상세 정보 |
|||
| 상품 이름: | SZ 좌초 라인 | 재료를 좌초시키기: | 느슨한 튜브 |
|---|---|---|---|
| SZ 좌초 최대. 속도: | Max.1800rpm | 피치: | 50mm-800mm |
| 맥스. 디자인 속도: | Max.80m/min | 루즈 튜브는 성과를 거둡니다: | Max.12 |
| 구축 뒤에 있는 초과 손실: | ≤ 0.02 DB (데시벨) / 킬로미터 (sm 섬유) | 힘: | 48KW,3-phase 5는 380V 50HZ를 배선합니다 |
| 강조하다: | 루즈 튜브 SZ 좌초 라인,광섬유 케이블 SZ 좌초 선,공기 광섬유 케이블 생산 라인 |
||
제품 설명

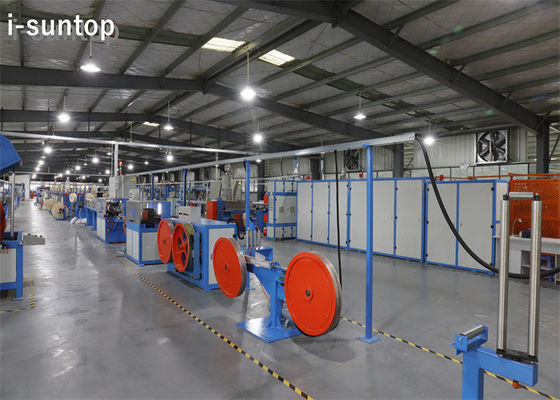

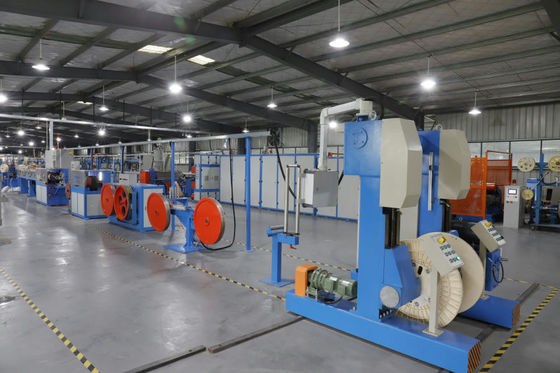

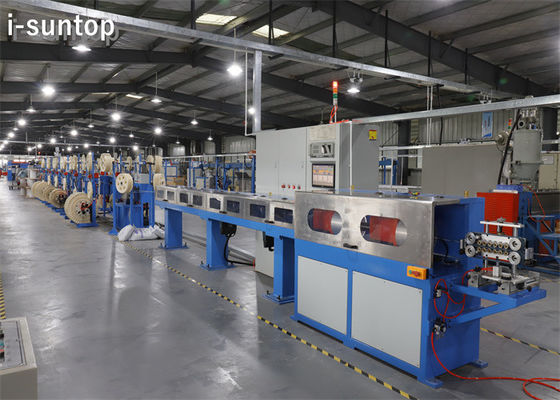

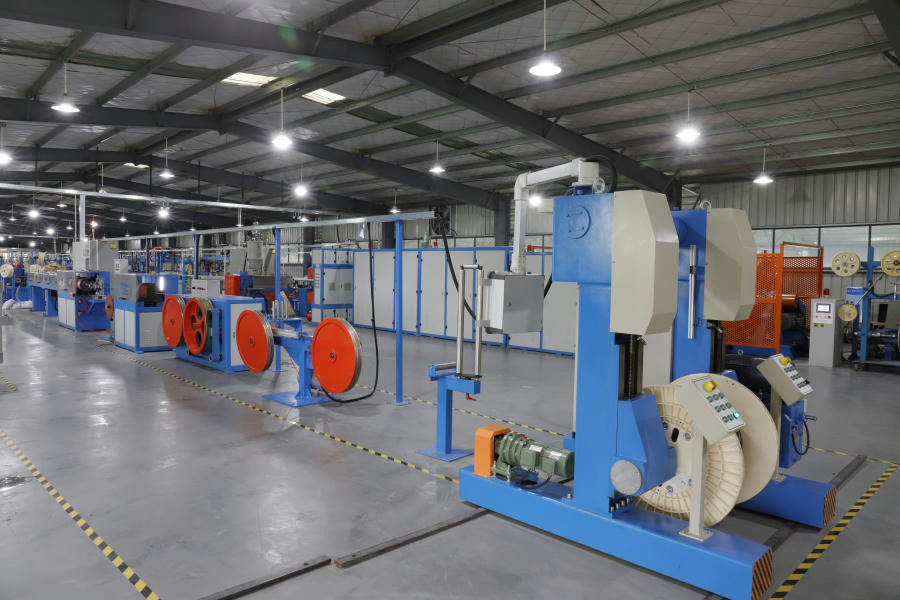

꼼짝 못하게 된 안테나 광섬유 케이블을 위한 144 핵심 루즈 튜브 SZ 좌초 선
나는 광섬유 케이블 기계 20220228.pdf를 -선탑
1. 꼼짝 못하게 된 안테나 광섬유 케이블을 위한 144 핵심 루즈 튜브 SZ 좌초 선을 위한 용법 :
라인은 루즈 튜브 요소 Ф1.8-Ф3.0mm의 SZ 좌초를 위해 사용됩니다 .다음과 같은 케이블은 이 SZ 좌초 선을 필요로 합니다.
2. 꼼짝 못하게 된 안테나 광섬유 케이블을 위한 144 핵심 루즈 튜브 SZ 좌초 선에 특징적입니다 :
A. 페이-오프는 자동화된 권취 장취이고, 페이-오프의 긴장이 안정적이고 믿을 만하고, 최대 개수의 루즈 튜브가 12에 도달할 수 있습니다.
B. SZ 좌초는 매우 차동 구조이고 연선 피치가 안정적입니다.
Ｃ. 매듭 얀은 이중 헤드 단일 지점 이원 교잡종 비꼬는 방법을 채택하고 실의 장력이 분할에 의해 제어되며, 그것이 안정적이고 믿을 만합니다.
Ｄ. 생산 라인은 긴장 초과와 같이 소리와 빛 알람을 가지고 있고 라인 파손부와 물 블로킹 벨트 파손을 공개합니다.
자동화의 높은 정도와 함께, 그것은 일 수 있는 Ｅ, 국제적 산업용 컴퓨터 기술 제어 시스템은 MES, ERP 시스템, 실제적 시간 추적과 관리하고 있는 생산과 연결되었습니다.
Ｆ. 주제어 유닛과 부품은 국제적 유명한 브랜드를 채택하고 생산 라인이 고안정성과 신뢰성을 가지고 있습니다.
3. 꼼짝 못하게 된 안테나 광섬유 케이블을 위한 144 핵심 루즈 튜브 SZ 좌초 선의 데이트시트 :
| 구조 속도 | Max.80m/min |
|
강도 부재 |
Ф1mm~Ф12mm |
|
좌초하는 것 뒤에 Max.cable 지름 |
Ф20mm |
| 아니오 루즈 튜브 페이-오프 실패의 | 12 |
| 루즈 튜브 페이 오프 릴의 상술 | PN630-800mm |
|
피치를 좌초시키는 SZ |
50mm-800mm |
|
SZ 역각 |
최대 : 1800rpm |
|
바인더 머리들의 최대 속도 |
최대 : 4000rpm |
|
바인더 피치 |
20mm-500mm |
|
부차적 손실 |
≤ 0.02 DB (데시벨) / 킬로미터 (sm 섬유) |
|
전력 공급기 요구사항 |
48KW, 5선인 AC380V ±10% 50HZ 3상 |
4.꼼짝 못하게 된 안테나 광섬유 케이블을 위한 144 핵심 루즈 튜브 SZ 좌초 선을 위한 Ｅ 요소
| 항목 | 수량. |
|
800-1250mm 포털 타입은 성과를 거둡니다 |
1개 세트 |
|
Φ800 텐션 장치 |
1개 세트 |
|
Φ630-800mm 루즈 튜브 페이-오프 |
12개 세트 |
|
젤리 채움 장치 |
1개 세트 |
|
더닛을 수집하는 케이블 코어 |
1개 세트 |
|
트위스트를 위한 SZ 진동자 |
1개 세트 |
|
이중 휠 집중적 교차 결합체 |
1개 세트 |
|
수동형 두배는 물 블럭킹 테이프 페이-오프를 샤프트로 밉니다 |
1개 세트 |
|
단일 휠 집중적 교차 결합체 |
1개 세트 |
|
800 겹바퀴 견인 |
1개 세트 |
|
800 텐션 유닛 |
1개 세트 |
|
800-1400mm은 기계 (땅 갠트리 타입)을 차지하고 가로지릅니다 |
1개 세트 |
|
IPC+PLC 제어판 |
1개 세트 |
