상세 정보 |
|||
| 재킷 소재: | HDPE / MDPE | Max.Line은 속도가 납니다: | 100m/min |
|---|---|---|---|
| Max.cores: | 12 | 애플리케이션: | ASU 유니 튜브 케이블의 제작 |
| 서비스: | 1년 보증, 장기간 보수 | 전원접압: | 80KW 380V 50HZ AC 3 단계 |
| 강조하다: | 12 코어 광케이블 공정 기계,GYFY 광케이블 공정 기계 |
||
제품 설명
GYFY 12 핵심 ASU-유니튜브 광케이블 공정 머신
나는 광섬유 케이블 기계 20220228.pdf를 -선탑
1.GYFY 12 핵심 ASU-유니튜브 광케이블을 위한 기술 :
ASU = 작은 ADSS
공기 셀프-서포티드 ASU 광섬유 케이블은 섬유를 위한 결정적 보호를 제공하기 위해 느슨한 튜브 구조와 방수 겔 화합물을 가집니다.
튜브 위에서, 수벽 형성 재료는 더 케이블을 방수된 채로 유지하는데 이용됩니다.
두가지 병렬 파이버 보강된 플라스틱 (FRP) 요소는 양측에 위치합니다.
더 케이블은 한 개의 PE 외부 쉬스로 덮입니다.
그것은 특히 장거리 통신을 위한 안테나에서 설치에 적합합니다.
2.어느 GYFY 12를 위한 공정 머신이 ASU-유니튜브 광케이블을 공동을 만드는지 :
- 섬유 착색 기계
- SZ와 케이블 외장 라인이 기기를 좌초시킵니다
3.섬유 착색 기계의 기술적인 매개 변수
| 제어 시스템 | 맨 머신 인터페이스 + PLC 제어 |
| 램프 전원 | 어답트 대만 브랜드 광 파워 |
| 램프 | 수입 UV-A를 선택하고 큐어링 양을 보증할 수 있습니다 |
| 트레버스 장치 | 자동장치는 장치를 차지하고 가로지릅니다 |
| 구조 속도 | Max.1800 |
| 착색 속도 | Max.1500 |
| 층 두께를 착색시키기 | 3~5μm |
| 긴장을 지불하세요 | 0.4N~1.2N±0.05N |
| 횡단 피치 | 0.1~1.5mm |
| 물드는 것 뒤에 초과 손실 | ≤0.02dB/Km |
| 맥스. 광학 섬유 릴장치 크기 |
Φ236 *Φ160*108*Φ25.4mm (25KM 릴) Φ236*Φ160*225*Φ25.4mm (50KM 릴) |
| 힘 |
380V±10% 50Hz 3상 5 라인 |
| 착색 능력 | 90KM/h에 대해. |
| 기계 하중 | 850KG |

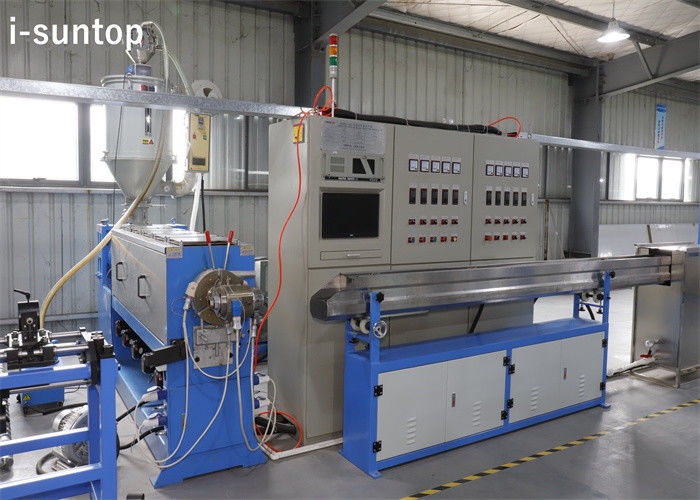

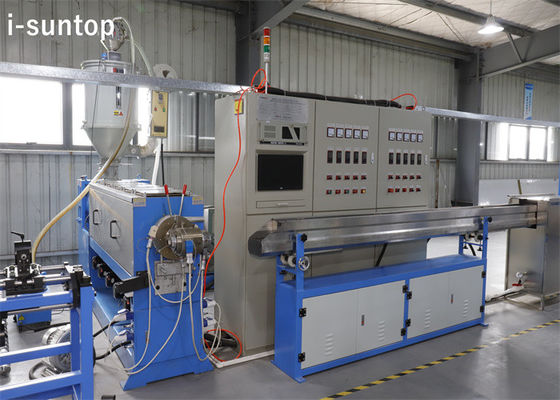

3.케이블 외장 라인의 기술적인 매개 변수 :
|
케이블 코어의 지름 |
5-25mm |
|
루즈 튜브의 지름 |
1.5-3mm |
|
케이블의 지름 |
5-35mm |
|
케이블 벽의 두께 |
1.0-3.0mm |
|
라인 구조물 속도 |
100m/min |
|
라인 생산 속도 |
80m / 분 (케이블 dia :10 밀리미터) |
|
추가적 희석 |
0.02dB/km (1310and 1550) |
|
압출량 |
Max280kg/h |
