상세 정보 |
|||
| 튜브 소재를 푸세요: | PBT / PP | Max.cores: | 288 |
|---|---|---|---|
| 신청: | Uni-Tube Air-Blown 제조 | 서비스: | 1년 보증, 장기 유지 보수 |
| 전원접압: | 80KW 380V 50HZ AC 3상 | ||
| 강조하다: | 마이크로 광케이블 압출 라인,에어 블로우 광 케이블 압출 라인 |
||
제품 설명
Uni-Tube Air-Blown 마이크로 광케이블 생산 압출 라인
i-suntop 광섬유 케이블 기계 20220228.pdf

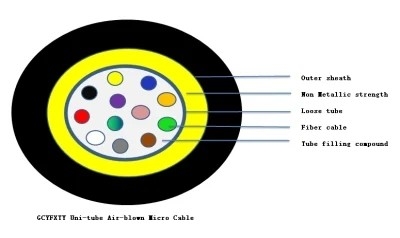

1. 설명Uni-Tube Air-Blown 마이크로 광 케이블:
광섬유는 고탄성 플라스틱으로 만들어지고 튜브 충전 화합물로 채워진 느슨한 튜브에 들어 있습니다.아라미드 원사를 느슨한 튜브 외부에 강도 부재로 배치한 다음 홈이 있는 외피를 압출합니다.이 유형의 케이블은 특히 액세스 네트워크의 송풍 구조에 적용할 수 있습니다.
2. 어떤 공정 기계GYFY 12cores ASU-Unitube 광 케이블:
- 섬유 착색 및 되감기 기계
- 느슨한 튜브 생산 라인
- SZ 좌초기
- 케이블 피복 라인
3. 섬유 착색 및 되감기 기계 사양
| 제어 시스템 | 인간-기계 인터페이스 + PLC 제어 |
| 램프 전력 | 대만 상표 빛 힘을 채택하십시오 |
| 램프 | Import UV-A를 선택할 수 있으며 경화량을 보장합니다. |
| 트래버스 장치 | 자동 테이크업 및 트래버스 장치 |
| 구조 속도 | 최대 1800 |
| 착색 속도 | 최대 1500 |
| 착색층 두께 | 3~5μm |
| 긴장을 풀다 | 0.4N~1.2N±0.05N |
| 트래버스 피치 | 0.1~1.5mm |
| 착색 후 과도한 손실 | ≤0.02dB/Km |
| MAX.광섬유 릴 크기 | Φ236 *Φ160*108*Φ25.4mm(25KM 릴) |
| 힘 | 380V±10% 50Hz |
| 착색 용량 | 약 90KM/h. |
| 기계 무게 | 850KG |

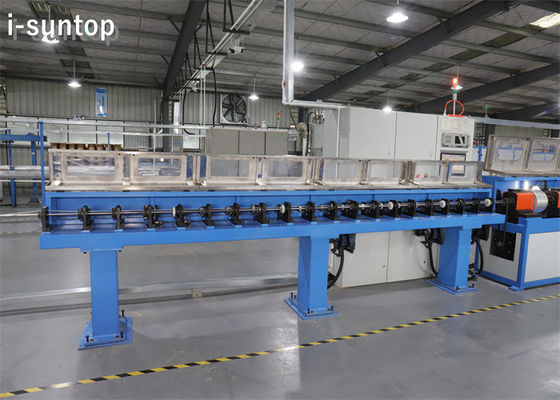

느슨한 튜브 생산 라인의 3.Specification:
| 압출기 유형 | 50×25 압출기 |
| 압출 재료 | PBT |
| 구조 속도 | 최대 800m/분 |
| 생산 속도 | (1.8mm PBT 루즈 튜브) |
| 광섬유 페이 오프 릴 수 | 12 |
| 광섬유 페이 오프 릴 사양 | 25km 및 50km 표준 광섬유 릴 |
| 광섬유의 페이 오프 장력 | 0.4N-1.5N |
| 테이크업 릴 사양 | PN630릴 및 PN800 릴 |
| 압출 후 초과 손실 | ≤ 0.02db / km (sm 섬유 @ 1310nm, 1550nm) |
| 기계의 중심 높이 | 배경에서 1000mm |
4.SZ 좌초 기계 사양:
| 구조 속도 | 최대 100m/분 |
| 느슨한 튜브 페이 오프 릴 없음 | 12 |
| 느슨한 튜브 페이 오프 릴 사양 | PN630-800mm |
| SZ 트위스트 피치 | 50mm-800mm |
| SZ 반전 각도 | 최대: 1800rpm |
| 엠보싱 헤드의 최대 속도 | 최대: 4000rpm |
| 엠보싱 피치 | 20mm-500mm |
| 추가 손실 | ≤ 0.02db/km(sm 섬유) |
| 전원 공급 장치 요구 사항 | 68KVA, AC380V ±10% 50HZ 삼상 5선식 |
| 전력 소비 | 약 40KW/h |
| 용량 | 4~6km/h |
5. 케이블 외장 라인 사양:
케이블 코어의 직경 | 5-25mm |
느슨한 관의 직경 | 1.5-3mm |
케이블의 직경 | 5-35mm |
케이블 벽 두께 | 1.0-3.0mm |
라인 구조 속도 | 100m/분 |
라인 생산 속도 | 80m/min(케이블 직경: 10mm) |
추가 감쇠 | 0.02dB/km(1310 및 1550) |
압출기 출력 | 최대 280kg/h |
