상세 정보 |
|||
| 애플리케이션: | 광전자 복합 케블을 위해 좌초하기 | 재료를 좌초시키기: | 루즈 튜브와 동력선 |
|---|---|---|---|
| 최대 속도를 좌초시키는 SZ: | Max.1800rpm | 피치를 좌초시키는 SZ: | 50mm-800mm |
| 디자인 속도: | Max.50m/min | 아니오 급료지불의: | Max.12 |
| 구축 뒤에 있는 초과 손실: | ≤ 0.02 DB (데시벨) / 킬로미터 (sm 섬유) | 전압: | 3 단계 5 와이어 380V 50HZ |
| 강조하다: | 1200/12 SZ 좌초 생산 라인,1800rpm 광섬유 케이블 생산 라인,1200/12 광섬유 케이블 생산 라인 |
||
제품 설명
1200/12 광전자 복합 케블 SZ 좌초 생산 라인
나는 광섬유 케이블 기계 20220228.pdf를 -선탑
1. 1200/12 광전자 복합 케블 SZ 좌초 생산 라인을 위한 애플리케이션 :
전선은 1.5-10mmsquare로부터의 동력선인 루즈 튜브 요소 Ф1.8-Ф4.0mm의 SZ 좌초를 위해 사용됩니다.
2. 1200/12 광전자 복합 케블 SZ 좌초 생산 라인을 위한 장점 :
A. 페이-오프는 자동화된 권취 장취이고, 페이-오프의 긴장이 안정적이고 믿을 만하고, 최대 개수의 루즈 튜브가 12에 도달할 수 있습니다.
B. SZ 좌초는 매우 차동 구조이고 연선 피치가 안정적입니다.
Ｃ. 매듭 얀은 이중 헤드 단일 지점 이원 교잡종 비꼬는 방법을 채택하고 실의 장력이 분할에 의해 제어되며, 그것이 안정적이고 믿을 만합니다.
Ｄ. 생산 라인은 긴장 초과와 같이 소리와 빛 알람을 가지고 있고 라인 파손부와 물 블로킹 벨트 파손을 공개합니다.
자동화의 높은 정도와 함께, 그것은 일 수 있는 Ｅ, 국제적 산업용 컴퓨터 기술 제어 시스템은 MES, ERP 시스템, 실제적 시간 추적과 관리하고 있는 생산과 연결되었습니다.
Ｆ. 주제어 유닛과 부품은 국제적 유명한 브랜드를 채택하고 생산 라인이 고안정성과 신뢰성을 가지고 있습니다.
3. 1200/12 광전자 복합 케블 SZ 좌초 생산 라인의 상술 :
| 구조 속도 | Max.50m/min |
|
강도 부재 |
Ф1mm~Ф12mm |
|
좌초하는 것 뒤에 Max.cable 지름 |
Ф20mm |
| 아니오 루즈 튜브 / 동력선 페이 오프 릴의 | 12 |
| 루즈 튜브 페이 오프 릴의 상술 | PN800-1200mm |
|
SZ 트위스팅 피치 |
50mm-800mm |
|
SZ 역각 |
최대 : 1800rpm |
|
엠보싱 머리들의 최대 속도 |
최대 : 4000rpm |
|
엠보싱 피치 |
20mm-500mm |
|
부차적 손실 |
≤ 0.02 DB (데시벨) / 킬로미터 (sm 섬유) |
|
전력 공급기 요구사항 |
55KW, 5선인 AC380V ±10% 50HZ 3상 |
4.1200/12 광전자 복합 케블 SZ 좌초 생산 라인을 위한 회선망 구성
| 항목 | 수량. |
|
800-1250mm 활동적 급료지불 |
1개 세트 |
|
Φ800 텐션 유닛 |
1개 세트 |
|

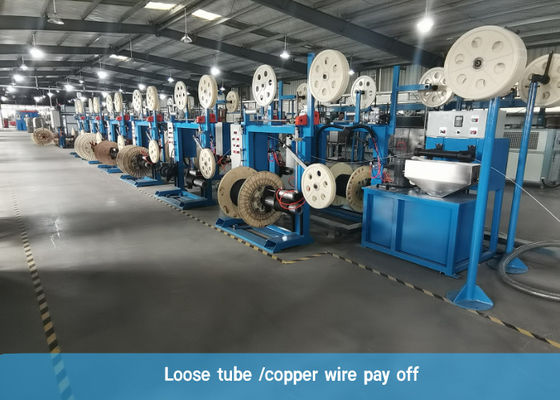

Φ800-1200mm 루즈 튜브 / 동선 페이-오프 |
12개 세트 |
|
장치를 안내하는 강선 |
1개 세트 |
|
젤리 채움 장치 |
1개 세트 |
|
장치를 수집하는 케이블 코어 |
1개 세트 |
|

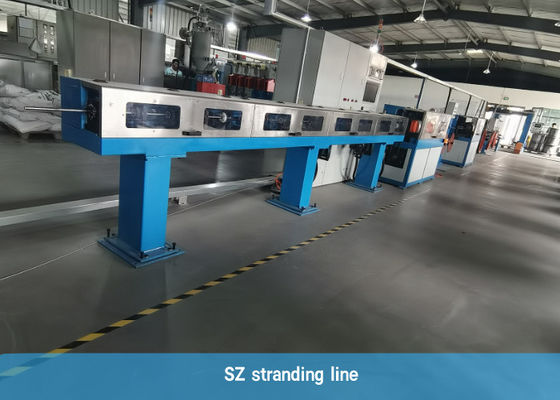

SZ 진동자 |
1개 세트 |
|
이중 휠 집중적 교차 결합체 |
1개 세트 |
|
물 블럭킹 테이프 페이-오프 |
1개 세트 |
|
단일 휠 집중적 교차 결합체 |
1개 세트 |
|
800 겹바퀴 캡스턴 |
1개 세트 |
|
800개의 텐션 장치 |
1개 세트 |
|

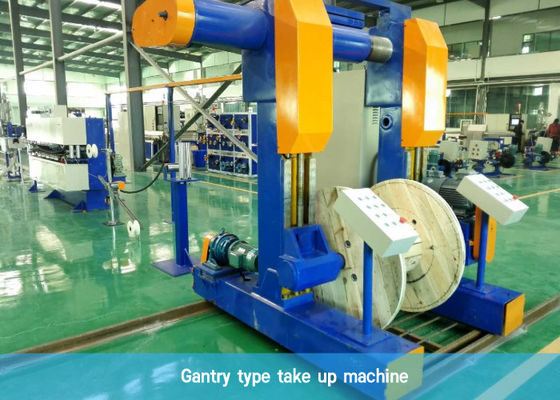

800-1600mm은 차지합니다 (땅 갠트리 타입 가능한 옵션) |
1개 세트 |
|
IPC+PLC 계획 전력 제어 캐비넷 |
1개 세트 |
