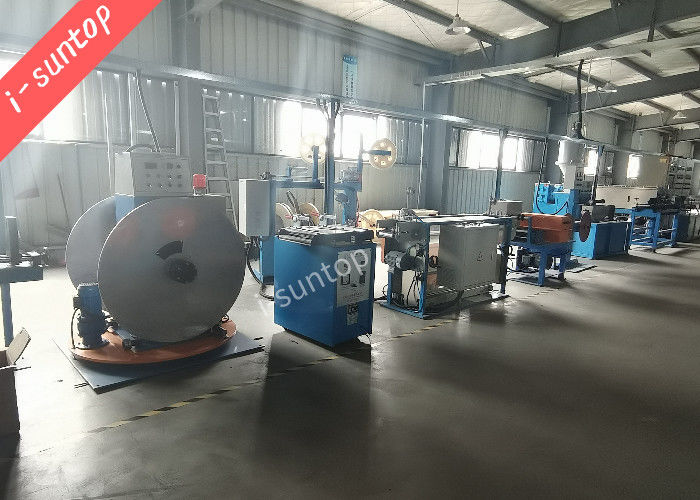

철강과 알루미늄테이프 무장한 광섬유 케이블 생산 라인

나는 광섬유 케이블 기계 20220228.pdf를 -선탑

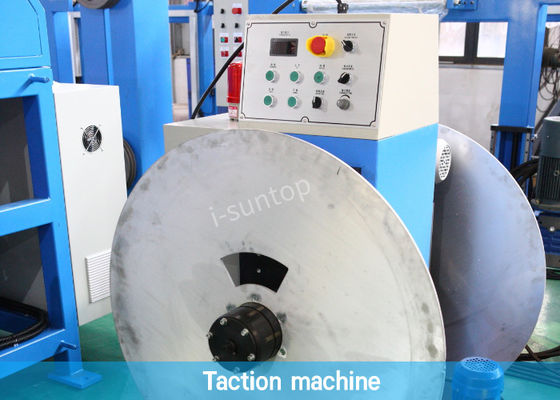

1. Φ1000mm은 두배로 금속 (철강 알루미늄테이프) 페이-오프를 이끕니다

1-1. 적당하 강철(알루미늄)스트립을 위해 지불하고 전기 회전하는 180 할 수있'

1-2. 테이프 릴 내부 구멍 지름 :Max.Φ150mm

1-3. 테이프 릴의 차원 :φ1000mm*φ150mm*φ100mm

1-4. 긴장 :3.0-25N

1-5.긴장 :2.5 킬로그램 자성 분말

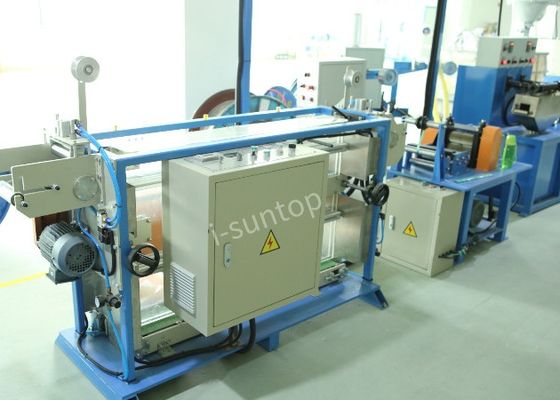

2. 금속 테이프 (철-알루미늄 테이프) 축적자

2-1. 구조 :수평식은 타이핑합니다, 금속 테이프가 테이프가 더 케이블에 의해 축전지 상자에서 제거되고 있는 비율 보다 더 빠르게 비율로 전동기 구동 고무 롤에 의하여 박스에서 장식될 것입니다. 정기적으로 이동하고 레코드를 회피하거나 벨트의 접는 테이프를 보증하기 위해, 컨베잉을 위한 보조구는 테이프 축적자의 바닥에 설치될 것입니다.

2-2. 테이프 축적된 폭 :10~120mm (수동 작동)

2-3.테이프 축적된 두께 :0.2~0.3mm

2-3. 테이프 축적된 속도 :Max.80m/min

2-4. 테이프 축적된 길이 :Max.100m

2-5. 운전하세요 :0.75KW

2-6. 편익, 기압 범위를 운영하세요 :0.1~0.6Mpa

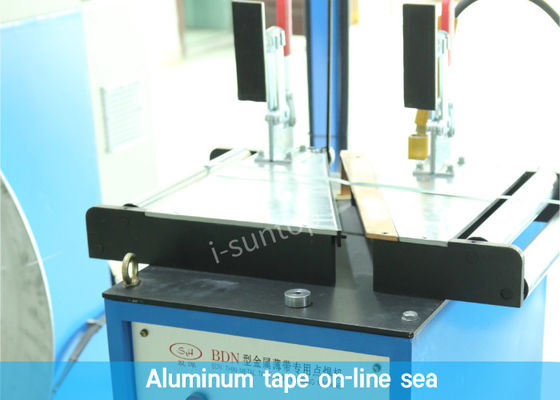

3. 온라인 시임 용접 장치 (강철 & 알루미늄테이프)

3-1. 애플리케이션 : 기기는 라인에서 금속 테이프의 조인트를 위해 사용될 것입니다.

3-2. 특징 : 전류와 결합 시점은 완전히 설정될 것입니다

3-3. 용접 장치 크기 :15KW

3-4. 강철 줄자 thickness*width : 맥스. 0.05~0.65mm * 200 밀리미터

알루미늄테이프 thickness*width : 맥스. 0.05~0.3mm * 200 밀리미터

3-5. 전류 변동률 이동 : 8

3-6. 용접 결합 시간 :0.1~9.99S, 매뉴얼 운영 전자적 디지털 표시가 제의합니다

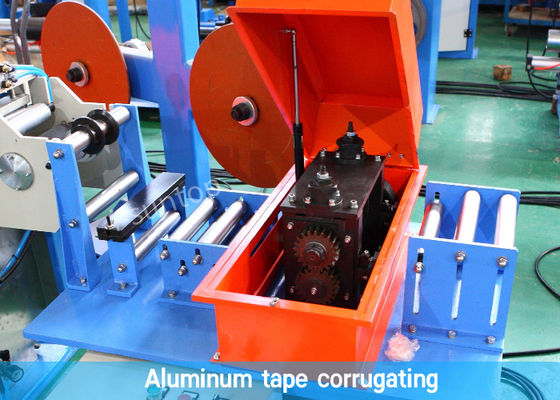

4.금속 테이프 (철-알루미늄 테이프) 파형 가공 장치

4-1. 파형 가공 속도 최대. 다음70m/min

4-2. 파형 가공 피치 :2.6-3.0mm

4-3. 파형 가공 폭 :max.100mm

4-4. 파형 가공 깊이 : 0.1-1.0mm(adjustable)

4-5. 파형 가공 롤러는 38CrMoAl으로 만들어지고 니트로다이즈될 것입니다, 표면의 견고성이 매우 높을 것입니다.

4-6. 원동력 :3KW

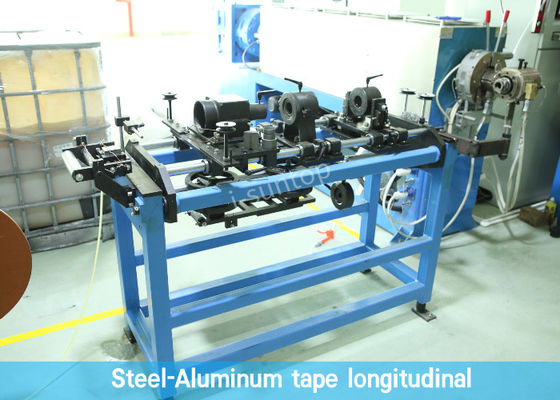

5. 금속 테이프 (철-알루미늄 테이프) 경도 형성 장치

5-1. 구조와 특징 :

a. 수평식은 타이핑합니다, 그것이 철-알루미늄 테이프 안내 학회, 예비 형성기 모델, 형성 모델, 셋팅 모드로 구성될 것입니다.

비. 모델 종단 거리와 중심 높이는 무료로 기술에 따라 조정될 수 있습니다.

Ｃ. 이 처리 뒤에 있는 철-알루미늄 테이프가 강철을 만들거나 알루미늄테이프가 핵심을 코팅하고 핵심 달하 압출 요구조건의 전체적인 차원을 만듭니다

5-2. 폭 :max.150mm

5-3. 속도가 나세요 :0~60m/min
