상세 정보 |
|||
| 애플리케이션: | 배포 / 탈출 광섬유 케이블을 제조하기 | 끝난 외부 직경: | Max.11.5mm |
|---|---|---|---|
| 디자인 속도: | Max.120m/min | 아니오 급료지불의: | 4/6/12/24 |
| 구축 뒤에 있는 초과 손실: | 1550nm<=0.02dB / 킬로미터 (단일의 몰드 광섬유) | 보증: | 18 달 |
| 전압: | 3 단계 5 와이어 380V 50-60HZ | 서보 모터: | 단포스 |
| 강조하다: | 탈출 광섬유 케이블 생산 라인,120mpm 광섬유 케이블 생산 라인 |
||
제품 설명

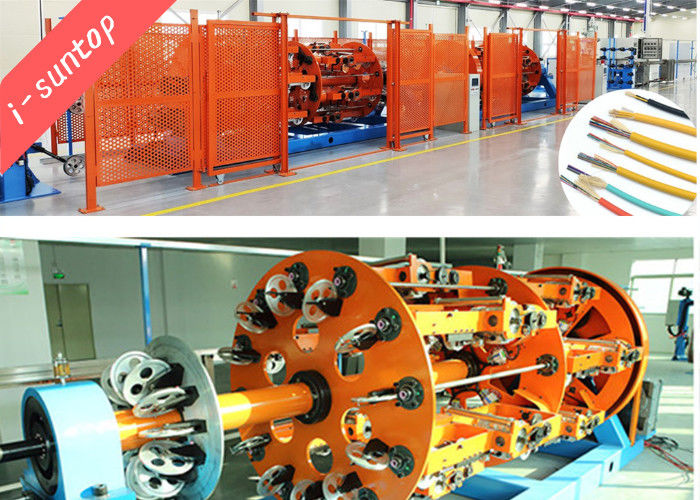

유형 분포 / 탈출 광섬유 케이블 생산 라인을 좌초시키는 새장
나는 섬유 옵틱 케이블 기계 20220228.pdf를 -선탑
1. 새장 좌초 유형 분포 / 탈출 광섬유 케이블 생산 라인을 위한 기술 :
선은 함께 12 이하으로 한 개의 단심 케이블 또는 단단한 완충 섬유를 좌초시키고 그리고 나서 아라미드 얀이 코팅한 후에 덮개를 밀어내서 사용됩니다. 그것은 배포 / 탈출 광섬유 케이블의 외부 쉬스를 밀어내서 또한 사용될 수 있습니다.재료 그것의 PVC, LSZH, PE 재킷, 외경이 11.5 밀리미터 최대입니다..
2. 새장 좌초 유형 분포 / 탈출 광섬유 케이블 생산 라인의 기술적인 매개 변수 :
| 기계 유형 | 70×25 압출기 |
| 적당한 압출 소재 | LSZH, PVC, 페이 |
| 디자인 속도 | Max.120m/min |
| 아니오 새장 스트랜딩 기계의 | 12/24 릴 |
| 기계 페이 오프 릴을 좌초시키는 새장의 상술 | 400 밀리미터 |
| 코어선 지름 | 0.6/0.9/2.0 |
| 단단한 완충 섬유의 페이-오프 긴장 | 1N-3N |
| 아라미드 얀은 (선택적인 수동적이거나 활동가)를 지불합니다 | 12/16/24 |
| 테이크-업은 상술을 끌어당깁니다 | PN800 릴과 PN1250 릴 |
| 구축 뒤에 있는 초과 손실 | 1550nm<> |
| 기계의 중심 높이 | 배경으로부터 1000 밀리미터 |
3. 새장 좌초 유형 분포 / 탈출 광섬유 케이블 생산 라인을 위한 회선망 구성 :
| 항목 | 수량. |

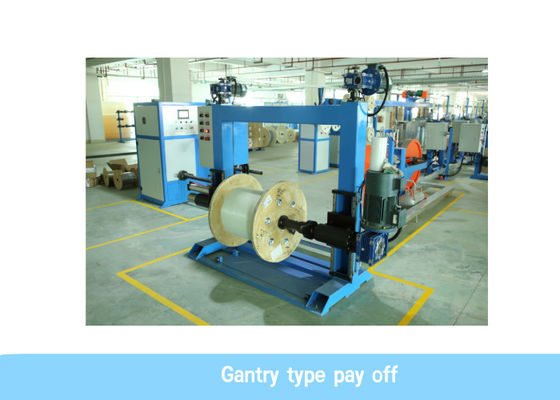

| Φ800-1250 중심 강도 부재 페이-오프 | 1개 세트 |

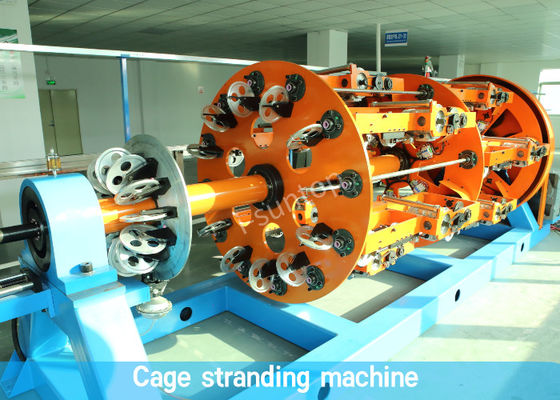

| 12대 머리들 새장 스트랜딩 기계 | 2개 세트 |
|

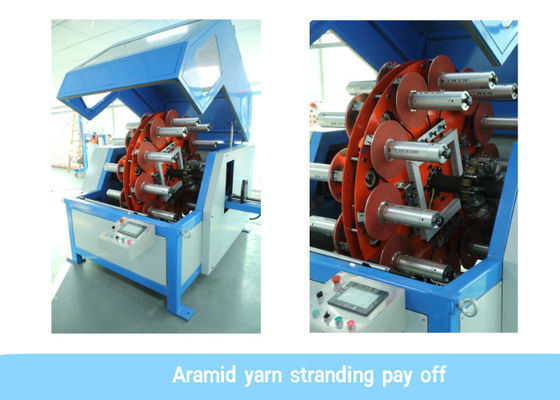

24 머리들 아라미드 얀 페이-오프 (자동화된 아라미드 얀 페이-오프 가능한 옵션) |
1개 세트 |
| 모바일 주형 지지 | 1개 세트 |
| 70 메인 압출기 | 1개 세트 |
| 75 킬로그램 마른 +hopper | 1개 세트 |
| 형벌인 IPC+PLC 제어 | 1개 세트 |
| 4m 물 구유와 온욕조를 이동합니다 | 1개 세트 |
| 물 구유와 냉각수 tank+chiller를 냉각시키는 12m 고정형 | 1개 세트 |
| 레이저 지름 계측기 | 1개 세트 |
| 축적자 | 1개 세트 |
| 2 중 바퀴 캡스턴 | 1개 세트 |
|
φ800 2 중 바퀴 텐션 유닛 |
1개 세트 |
|
800-1250mm 샤프트리스 롱맨 타입 테이크-업 |
1개 세트 |
