상세 정보 |
|||
| 재료: | PBT | 실제 속도: | Max.500m/min |
|---|---|---|---|
| 아니오 섬유의: | 12 | 구축 뒤에 있는 초과 손실: | 1550nm<=0.2dB / 킬로미터 (단일의 몰드 광섬유) |
| 용법: | PBT 루즈 튜브의 제조 | 보증: | 12개월 |
| 전압: | 3 단계 5 와이어 380V 50HZ | PLC: | 지멘스 |
| 강조하다: | 500m/Min 광섬유 케이블 생산 라인,PBT 광섬유 케이블 생산 라인,PBT 케이블 제조 장비 |
||
제품 설명

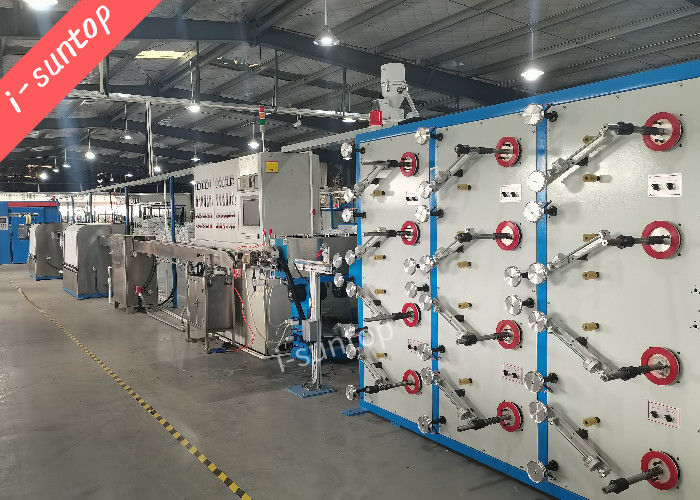

고속도 500m/Min과 PBT 루즈 튜브 광섬유 케이블 생산 라인
나는 광섬유 케이블 기계 20220228.pdf를 -선탑
1.PBT 루즈 튜브 광섬유 케이블 생산 라인을 위한 기술 :
이 섬유 2차 코팅 선은 익스트루딩 1~12/24 핵심 광섬유 루즈 튜브를 위해 사용됩니다, 자켓 물질이 PBT입니다, 루즈 튜브가 둥글고 평활 표면입니다, 그것의 이보격이 획일적입니다.
2.PBT 루즈 튜브 광섬유 케이블 생산 라인을 위한 특징 :
A. 광섬유 페이-오프는 모터즈드 페이-오프 장치이고, 페이-오프 라인의 긴장이 안정적이고 믿을 만하고, 긴장이 조정할 수 있습니다.
비. 압출기는 좋은 구축 선형성과 높은 구축 효율을 가지고 있는 스페셜 스크류를 채택합니다.
Ｃ 젤리 채움 장치는 전문적 거품 제거 효과를 가지고 연고의 적시 보충을 보증하기 위해 정확성 정량 펌프와 정확성 장치 무게 측정으로 외리프드.
D·Take-up은 감속과 다량 생산 효율 없이 바뀐 자동인 두배 릴입니다.
Ｅ. 국제적 산업용 컴퓨터 기술은 높은 자동화 정도로 시스템을 제어합니다, 실시간 생산을 추적하고 관리하면서, 그것이 ERP 시스템인 MES에 연결될 수 있습니다..
Ｆ .주제어 유닛과 부품은 국제적 유명한 브랜드이고 생산 라인이 고안정성과 신뢰성을 가지고 있습니다.
3.PBT 루즈 튜브 광섬유 케이블 생산 라인의 기술적인 매개 변수 :
| 엑스투르더형 | 50×25 압출기 |
| 압출 소재 | PBT |
| 구조 속도 | Max.800m/min |
|
생산 속도 |
Max.500m/min
(1.8mm PBT 루즈 튜브) |
| 아니오 광섬유 페이 오프 릴의 | 12 |
| 광섬유 페이 오프 릴의 상술 | 25 킬로미터와 50개 킬로미터 표준 광섬유 릴 |
| 광섬유의 페이-오프 긴장 | 0.4N-1.5N |
| 테이크-업은 상술을 끌어당깁니다 | PN630reel과 PN800은 비틀거립니다 |
| 구축 뒤에 있는 초과 손실 |
≤ 0.02 DB (데시벨) / 킬로미터 (sm fiber@ 1310nm, 1550nm) |
| 기계의 중심 높이 | 배경으로부터 1000 밀리미터 |
4.PBT 루즈 튜브 광섬유 케이블 생산 라인을 위한 회선망 구성 :
| 항목 | 수량. |
| 12개 머리들 섬유는 성과를 거둡니다 | 1개 세트 |
| 정전적 장치는 이동했습니다 | 1개 세트 |
|
젤리 채움 장치 |
1개 세트 |

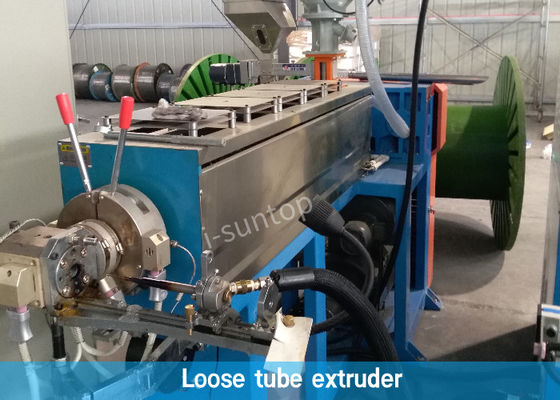

| 50 압출기 | 1개 세트 |
| 드라이어 +hopper 50 킬로그램 | 1개 세트 |
| IPC+PLC 프로그램 제어 시스템 | 1개 세트 |
|
4 Ｍ 모바일 온수 탱크 + 온수 탱크 |
2개 세트 |
|

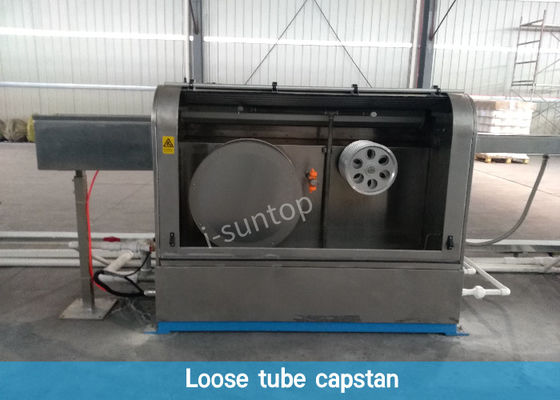

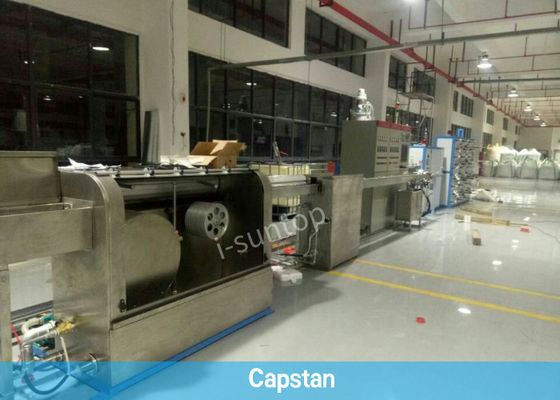

Ф630mm 단일 휠 capstan+Warm 살수 기구 |
1개 세트 |
|
Ф630mm 단일 휠 capstan+cold 살수 기구 |
1개 세트 |
| 레이저 지름 계측기 | 1개 세트 |
|
긴장 댄서를 차지하세요 |
1개 세트 |
|
이중 샤프트 테이크-업 630-800mm |
1개 세트 |
