FTTH 드롭 케이블을 위한 190m/Min 두 부분으로 된 광섬유 케이블 생산 라인

최고의 가격 접촉

상세 정보
용법:	FTTH 드롭 케이블 +Simplex/duplex 케이블의 제작	디자인 속도:	Max.190m/min
아니오 광섬유 페이 오프 릴의:	2012년 4월 6일	구축 뒤에 있는 초과 손실:	1550nm<=0.2dB / 킬로미터 (단일의 몰드 광섬유)
보증:	18 달	전압:	3 단계 5 와이어 380V 50HZ
서보 모터:	단포스	PLC:	지멘스
강조하다:	두 부분으로 된 광섬유 케이블 생산 라인 , 190m/min 광섬유 케이블 생산 라인 , 이중 케이블 성형기

제품 설명

이 광섬유 케이블 생산 라인은 FTTH 드롭 케이블 +Simplex/duplex 광섬유 케이블, 외경 5.0 밀리미터 최대를 만듭니다.

케이블 구조 :

A. 단순한 두 부분으로 된 연결선 케이블 외경 : 1.2/1.6/2.0/3.0 밀리미터, 0.6/0.9 밀리미터 버퍼 섬유 + 케블라 / 아라미드 얀은 멤버들 + LSZH / PVC 덮개를 강화합니다.

비. 멀티 코어 분산 케이블 외경 5.0 밀리미터 최대, 6 핵심 0.9 밀리미터 버퍼 섬유 +Kevlar/aramid 방사는 멤버들 + LSZH / PVC 덮개를 강화합니다.

Ｃ. 작은 극소 실내 파이버 광 케이블 외경 3.8 밀리미터 최대. 최고 24까지 핵심 빛깔 극소량의 섬유 +Kevlar/aramid 방사는 멤버들 + LSZH / PVC 덮개를 강화합니다.

D. FTTH 드롭 케이블 :극소량의 섬유 + 강선 / FRP는 멤버들 + LSZH / PVC / PE 덮개를 강화합니다,

2. FTTH 드롭 케이블 +Simplex/duplex 광섬유 케이블 생산 라인의 기술적인 매개 변수 :

엑스투르더형	50×25 /65×25 압출기
압출 소재	LSZH, PVC, 페이
구조 속도	Max.190m/min
생산 속도	Max.120m/min(LSZH) ;2.0*5.0mm FTTH를 위한 100m/min(PVC)
아니오 광섬유 페이 오프 릴의	2 또는 4 릴
광섬유 페이-오프 릴의 상술	25 킬로미터와 50개 킬로미터 표준 광섬유 릴
광섬유의 페이-오프 긴장	0.4N-1.5N
아니오 보강 페이-오프 랙의 책임자	2개 머리들
보강 페이 오프 릴의 상술	PN400 릴과 ø254×ø116×ø180×ø32 릴
보강 상술	ø0.4-ø1.0
보강의 페이-오프 긴장	5N-20N
테이크-업 장력	5-15N
테이크-업은 상술을 끌어당깁니다	PN400 릴과 PN630 릴 (중심 샤프트 구멍 직경 ø 56)
구축 뒤에 있는 초과 손실	1550nm<>
기계의 중심 높이	배경으로부터 1000 밀리미터

항목	수량.
Φ800은 멤버 큰 강선 페이-오프를 강하게 합니다	1개 세트

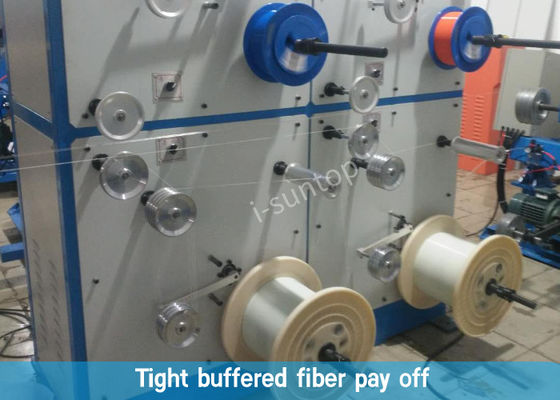

4 머리들 섬유 +2head FRP/ 작은 강선 페이-오프	1개 세트

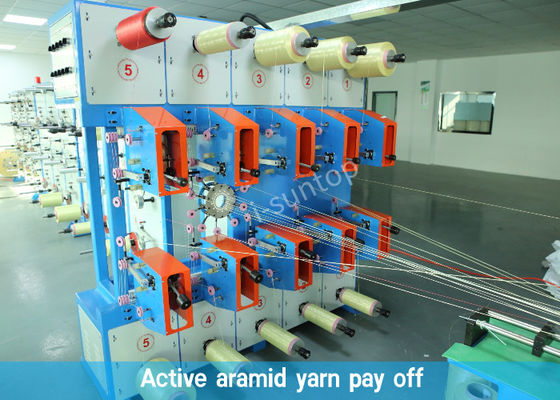

수동적 /active 아라미드 얀은 성과를 거둡니다
모바일 주형 지지	1개 세트
2개 전단 폭을 꽉 채운 표제와 50 압출기, FTTH 드롭 케이블을 위한 1, 단체 / 이중 케이블을 위한 1	1개 세트
50 킬로그램 마른 +hopper	1개 세트
IPC+PLC 프로그램 제어 시스템	1개 세트
2.5m 물 구유와 온욕조를 이동합니다	1개 세트
물 구유와 냉각수 tank+chiller를 냉각시키는 8m 고정형	1개 세트
레이저 지름 계측기	1개 세트

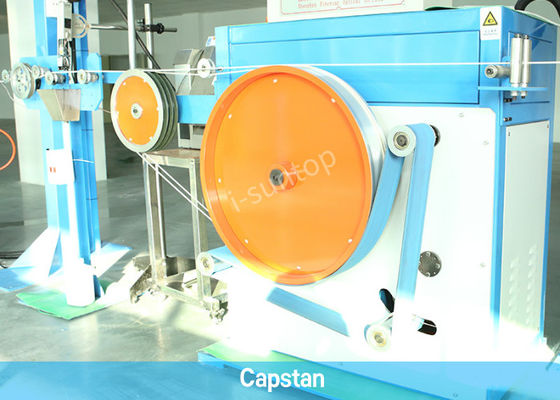

2 중 바퀴 캡스턴	1개 세트
케이블 축적자	1개 세트
400-630mm 이중 샤프트 테이크-업	1개 세트
