상세 정보 |
|||
| 재료: | PVC / LSZH / 하이트렐 | 디자인 속도: | Max.300m/min |
|---|---|---|---|
| 아니오 섬유의: | 1 | 구축 뒤에 있는 초과 손실: | 1550nm<=0.2dB / 킬로미터 (단일의 몰드 광섬유) |
| 용법: | 단단한 완충 섬유의 제작 | 보증: | 18 달 |
| 전압: | 3 단계 5 와이어 380V 50HZ | PLC: | 지멘스 |
| 강조하다: | 30KW 광섬유 케이블 생산 라인,단단한 완충 섬유 옵틱 케이블 생산 라인 |
||
제품 설명
PVC / LSZH / 하이트렐 30 밀리미터 단단한 완충 섬유 옵틱 케이블 생산 라인
나는 광섬유 케이블 기계 20220228.pdf를 -선탑
1. 30 밀리미터 단단한 완충 섬유 옵틱 케이블 생산 라인을 위한 기술 :
이 광 케이블 생산 라인은 광섬유 케이블 버퍼에게 0.6/0.8/0.9 밀리미터를 만들어줍니다. 케이블 구조 : 극소량의 섬유 + LSZH / PVC /hytrel 덮개와 다른 비슷한 케이블.
2. 30 밀리미터 단단한 완충 섬유 옵틱 케이블 생산 라인을 위한 특징 :
A.High 구성, 기계 사용 IPC+PLC 제어 시스템
B.main 전기 부품은 수입합니다, 스크루가 현대 최신 기술을 채택합니다
C.Gear 이빨 표면 마모 저항.구축의 equipment,a 대량, 다량 생산 효율,고 광 표면, 작은 온도차, 저소음, 좋은 안정의 낮은 에너지 소모량, 일하는 강연속, 편리한 작동, 긴 서비스 라이프.
3. 30 밀리미터 단단한 완충 섬유 옵틱 케이블 생산 라인의 기술적인 매개 변수 :
| 기계 유형 | 30/25D |
| 상술 광섬유는 릴을 지불합니다 |
Φ236 *Φ160*108*Φ25.4mm Φ236*Φ160*225*Φ25.4mm |
| 파이버 직경 | Φ0.25mm |
| 긴장을 지불하세요 | 0.4N~1.5N±0.05N |
| 단단한 파이버 직경 | Ф0.6mm/Ф0.9mm |
| 디자인 속도 | 300m/min |
| 실제 속도 | ≤250m/min |
| 라인 길이 | 21m |
| 긴장을 차지하세요 | 0.5N~3N(adjustable) |
| 스풀을 차지하세요 | PN235-400 |
| 기계의 중심 높이 | 배경으로부터 1000 밀리미터 |
| 힘 |
380V±10% 50Hz 3상 5 라인 전체 약 30KW |
4. 30 밀리미터 단단한 완충 섬유 옵틱 케이블 생산 라인을 위한 회선망 구성 :
| 부정 | 모든 부분의 이름과 상술의 | 수량 |

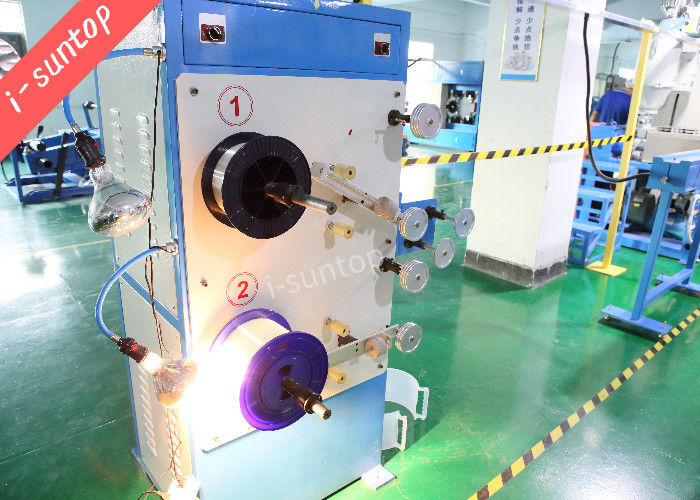

| 1 | 이중 헤드는 페이-오프 랙을 운전합니다 | 1개 세트 |

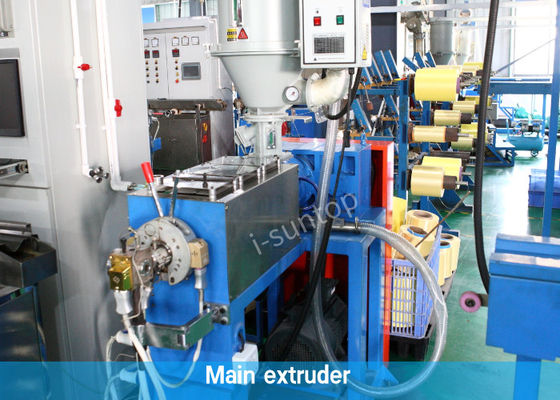

| 2 | φ30mm 메인 압출기 | 1개 세트 |
| 3 | 호퍼 드라이어와 자동 흡입 기계 |
1개 세트 |
| 4 | 무료 조정 가능 헤드 | 1개 세트 |

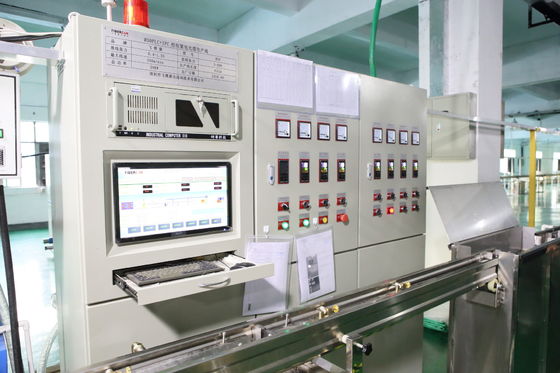

| 5 | 전기 기구, 주요 온도 제어 캐비넷 |
1개 세트
|
| 6 | 중요하고 이차적 움직일 수 있는 물 가열 홈통 | 1개 세트 |
| 7 | 레이저 지름 계측기 | 1개 세트 |
| 8 | 물 구유를 냉각시키는 단층 유자형 고정형 | 1개 세트 |
| 9 | 외바퀴 캡스턴 | 1개 세트 |
| 11 | 이중 축 결속 밴드 공급기 | 1개 세트 |

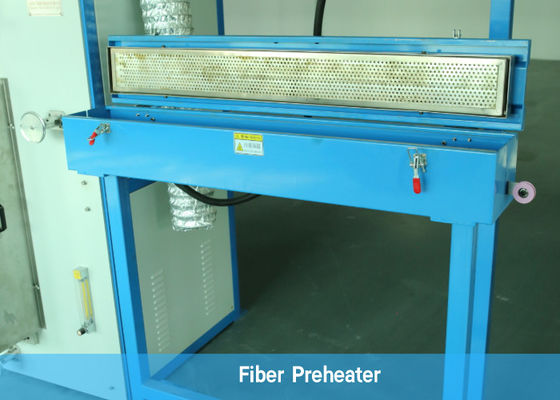

| 13 | 오븐을 예열하세요 | 1개 세트 |
| 14 | 대기 부분 | 1개 세트 |
| 15 | 제공 툴 | 1개 세트 |
| 16 | 제공 데이터 | 1개 세트 |
