상세 정보 |
|||
| 애프터 서비스는 제공되었습니다: | 해외로 기계류를 서비스할 수 있는 엔지니어들 | 보증: | 1년 보증 |
|---|---|---|---|
| 유입구 직경: | Φ3.0~Φ2.6 | 전압: | 380V |
| 상태: | 새롭습니다 | 출구 직경: | Φ0.4~Φ1.2 |
| 색: | 고객들의 요구조건 | 용법: | 사용된 신선기 |
| 이름: | DT21/8 다수 구리 철사 제조는 가열 냉각으로 기계화합니다 | 드로잉 소재: | 구리 |
| 도면 속도: | 1200M/MIN | ||
| 강조하다: | 37 kw 중간 신선기,SGS 중간 신선기,37 kw 고속도 신선기 |
||
제품 설명

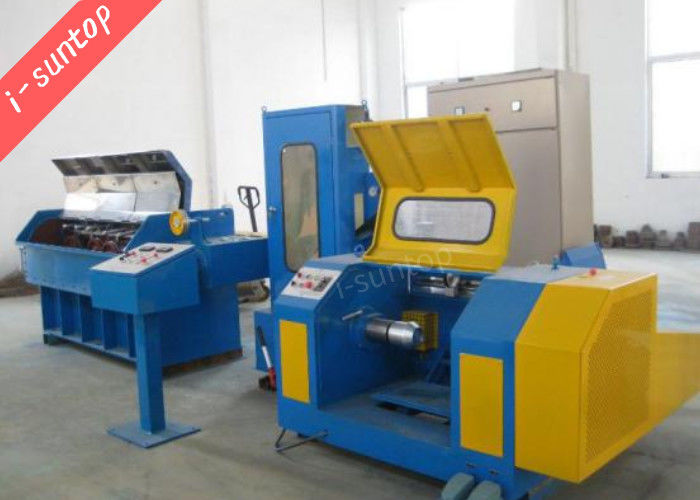

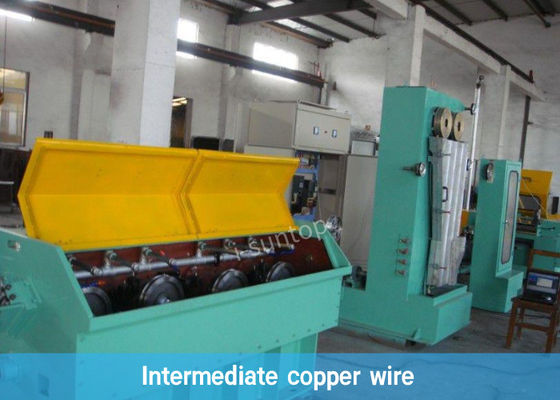

어닐러와 고속도 중간 구리 신선기
machine20220301.pdf를 끌어내는 I -선탑 동선
1. 어닐러와 중간 구리 신선기를 위한 애플리케이션 :
생산 라인은 0.4-1.2mm 와이어에 뽑아내어지는 3.0-2.6mm 구리 와이어에 적용할 수 있습니다. 어닐러와 함께, 어닐링 공정과 끝난 전도체 와이어는 다음 절차 좌초 또는 구축을 위해 사용될 수 있습니다.
2. 어닐러와 중간 구리 신선기를 위한 상술 :
| 항목 | GF-17DT | GF-17DST | GF-17MDST | GF-HST |
| 제어 시스템 | 생산 기록과 전통적 아날로그 형태 / 디지털 제어 | |||
| 출구 직경 | Φ0.4~Φ1.2 | Φ0.4~Φ1.6 | Φ0.4~Φ1.2 | Φ0.4~Φ1.8 |
| 유입구 직경 | Φ3.0~Φ2.6 | Φ3.5~Φ2.6 | Φ3.2~Φ2.6 | Φ3.5~Φ2.6 |
| 맥스 라인 속도 | 1200 | 2000 | 1500 | 1800 |
| 아니오 죽습니다. | 17 | 17 | 17 | 17 |
| m/c의 슬립비 | 18%+12.5% | 20%+15% | 15%+10% | 19.5%+10% |
| 프레임 | 철 캐스트 | 절도 플레이트에 의해 용접됩니다 | ||
| 캡스턴 | 텅스텐 | |||
| 맥스 캡스턴 지름 | Φ260 | Φ250 | Φ254 | Φ280 |
| 픽스 속도 캡스턴 지름 | Φ260 | Φ250 | Φ252 | Φ280 |
| 스풀러 실패 사이즈 | Φ400~Φ630 | |||
| 실패 loading&unloading 타입 | 더블 엔드 골무 | |||
| 맥스 부하 용량 | 500KG/MAX | |||
| 전송 방식 | 체인에 의해 | 정밀 지면 기어에 의해 | ||
| 트래버싱 단위 | 90KW 스트랩 감속 전동기형 | |||
| 중단 | 자기브레이크 / 원판 브레이크 | |||
| 시스템을 변경하세요 | PID 동기식 제어 스풀러 | |||
| 감시 장치 | 요동암에 의한 웨이트 밸런스 | |||
| 장력 조정 | 기압은 조정됩니다 | |||
| 메인 모터 | 37KW | 55KW | 37KW | 45KW |
| 스풀러 모터 | 11KW | 11KW | 11KW | 11KW |
| 어닐러 방법 | 3섹션 가열 냉각 | |||
| 맥스 가열냉각 경향 | DC1200A | DC2000A | DC1500A | DC2000A |
| 맥스 가열냉각 전압 | DC50V | DC50V | DC50V | DC50V |
| 풀림하는 원동력 | 60KVA | 100KVA | 75KVA | 100KVA |
| 수증기 수량 | 12 킬로그램 / Ｈ | 12 킬로그램 / Ｈ | 12 킬로그램 / Ｈ | 18 킬로그램 / Ｈ |
| 냉각수 용량 | 300L/min | 400L/min | 300L/min | 500L/min |
| 압축된 공기의 능력 | 0.4~0.6mpa,30L/min | 0.4~0.6Mpa,50L/min | 0.4~0.6mpa,30L/min | 0.4~0.6Mpa,50L/min |
| 전원 | 380V 50/60HZ | |||
| 기계 사이즈 | 13300*3500*3400 | |||
| 기계 하중 | 6500KG | 7500KG | 6500KG | 6500KG |
3. 어닐러와 중간 구리 신선기를 위한 성분
| 이름 | 양 |
| 1. 페이-오프 (와이어 혼란 자동 스탑) | 1개 세트 |
| 2. HXE-17DS 주요 도면 기계 | 1개 세트 |

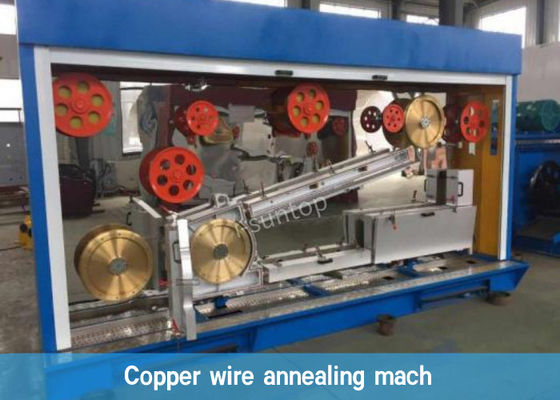

| 3. HXE-TH250 풀림하는 기계 | 1개 세트 |
| 4. HXE-180 장력 제어기 | 1개 세트 |

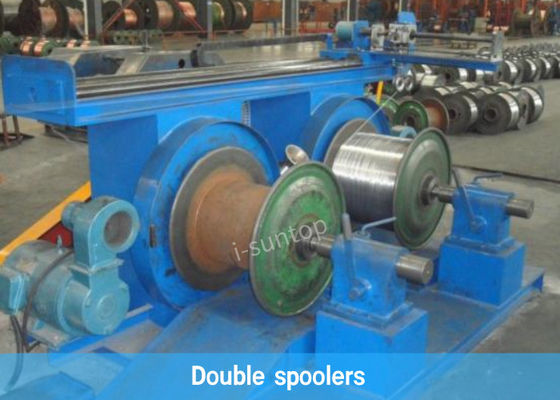

| 5. HXE-SX630 두배이 스풀러 | 1개 세트 |
| 6. 전기 캐비넷 | 2개 세트 |
| 7. 조작 패널 | 1개 세트 |
| 8. 증기 발생기 | 1개 세트 |
| 9. 기어 오일 윤활계통 | 1개 세트 |
| 10. 예비품 | 1개 세트 |
4. 어닐러와 중간 구리 신선기를 위한 기능
-
백업으로서의 버튼으로, 지멘스 PLC와 지멘스 접촉 화면
-
일년 동안 예비품은 기계와 함께 제공될 것입니다.
-
구조
1-1.프레임은 철 캐스트이고, 내부 응력을 제거하기 위해 단련합니다.
1-2.더욱 정확성 제분기에 의해 처리됩니다.
-
시설 및 정비에서 쉽습니다.
-
공압 부품, 전기 부품과 동작부의 선진 세계 유명한 브랜드 요소를 채택하기.
-
높은 자동화와 지능화, 어떤 오염도 이어지지 못하기
-
주파수 기술의 사용으로서 광범위한 기술과 고속도 그림을 충족시키기 위해 압축률의 부분의 더 큰 문맥에서 변합니다.
-
좋은 냉각 시스템, 마지막 와이어 품질은 매우 좋습니다.
