상세 정보 |
|||
| 애플리케이션: | 배포 / 탈출 광섬유 케이블을 제조하기 | 구조 속도: | Max.120m/min |
|---|---|---|---|
| 핵심: | 4/6/12/24 | 구축 뒤에 있는 초과 손실: | 1550nm<=0.02dB / 킬로미터 (단일의 몰드 광섬유) |
| 보증: | 12 달 | 전압: | 3 단계 5 와이어 380V 50-60HZ |
| PLC: | 지멘스 | 끝난 외부 직경: | Max.12mm |
| 강조하다: | 분배 섬유 옵틱 케이블 기계를 전제합니다,SZ 진동자 광섬유 케이블 기계,120m / 민 광섬유 케이블 기계 |
||
제품 설명
SZ 진동자와 분배 섬유 옵틱 케이블 기계를 전제합니다
나는 광섬유 케이블 기계 20220228.pdf를 -선탑
1. SZ 진동자와 전제 분배 섬유 옵틱 케이블 기계를 위한 기술 :
주로 분산 케이블 기계가 익숙한 광섬유 전제는 단순한 케이블, 이중 케이블과 핵심 2~24 섬유를 가지고 있는 분산 케이블을 생산합니다.
케이블 구조 :
A. + 케블라 / 아라미드 얀에 달하는 0.6/0.9 밀리미터 버퍼 섬유와 실내 분산 케이블은 멤버들 + LSZH / PVC 덮개를 강화합니다 ;
2.0 밀리미터 단순한 +fillers/와 B. 브레이크아웃 케이블은 멤버들 + LSZH / PVC 덮개를 강화합니다 ;
Ｃ. 다중 빛깔 극소량의 섬유 서브-유니트 + fillers/와 극소 베아크아웃 케이블은 멤버들 + LSZH / PVC 덮개를 강화합니다 ;
2. SZ 진동자와 전제 분배 섬유 옵틱 케이블 기계의 기술적인 매개 변수 :
| 엑스투르더형 | 70×25 압출기 |
| 압출 소재 | LSZH, PVC, 페이 |
| 구조 속도 | Max.120m/min |
| 아니오 광섬유 페이 오프 릴의 | 12/24 릴 |
| 단단한 완충 섬유 페이 오프 릴의 상술 | 400 밀리미터 |
| 코어선 지름 | 0.6/0.9/2.0 |
| 단단한 완충 섬유의 페이-오프 긴장 | 1N-3N |
| 아라미드 얀은 (선택적인 수동적이거나 활동가)를 지불합니다 | 12/16/24 |
| 테이크-업은 상술을 끌어당깁니다 | PN800 릴과 PN1250 릴 |
| 구축 뒤에 있는 초과 손실 | 1550nm<> |
| 기계의 중심 높이 | 배경으로부터 1000 밀리미터 |
3. SZ 진동자와 전제 분배 섬유 옵틱 케이블 기계를 위한 회선망 구성 :
| 항목 | 수량. |
| Φ800-1250 중심 강도 부재 페이-오프 | 1개 세트 |

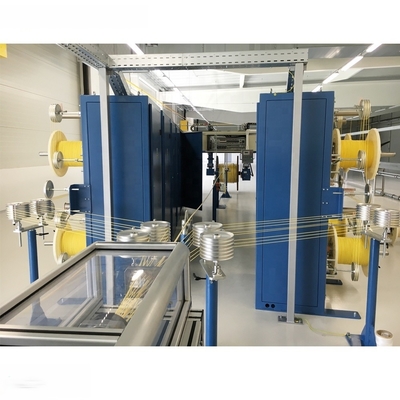

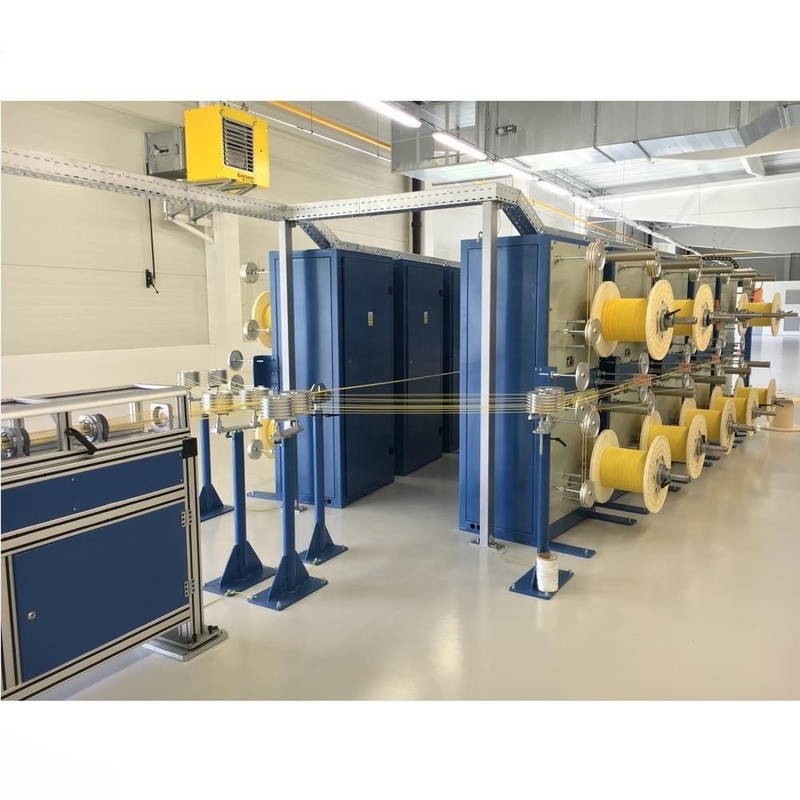

| 24 머리들 단단한 완충 섬유 페이-오프 | 1개 세트 |
|
4 머리들 아라미드 얀 페이-오프 (자동화된 아라미드 얀 페이-오프 가능한 옵션) |
1개 세트 |

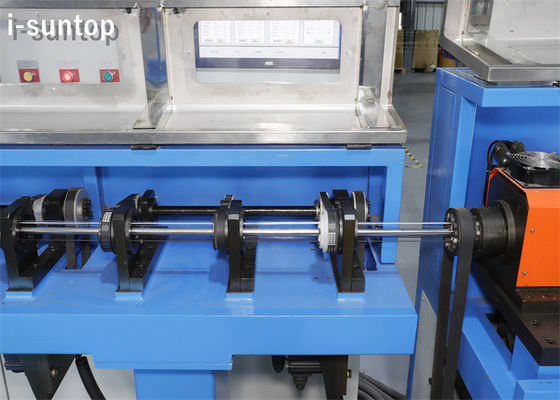

| SZ 진동자 | 1개 세트 |
| 모바일 주형 지지 | 1개 세트 |
| 70 압출기 | 1개 세트 |
| 75 킬로그램 마른 +hopper | 1개 세트 |
| IPC+PLC 프로그램 제어 시스템 | 1개 세트 |
| 4m 물 구유와 온욕조를 이동합니다 | 1개 세트 |
| 물 구유와 냉각수 tank+chiller를 냉각시키는 12m 고정형 | 1개 세트 |
| 레이저 지름 계측기 | 1개 세트 |
| 2 중 바퀴 캡스턴 | 1개 세트 |
|
φ800 2 중 바퀴 텐션 유닛 |
1개 세트 |
|
800-1250mm 샤프트리스 롱맨 타입 테이크-업 |
1개 세트 |
