상세 정보 |
|||
| 전압 등급: | 6-35 Kv | 전압: | 3 단계 5 wire,380V 50HZ |
|---|---|---|---|
| 관리인 중에 횡단면: | Cu. 다음35-630 mm2 Al : 50-800 mm2 | 맥스. 중량의 케이블: | 10 Kg/M |
| 맥스. 지름: | 75 밀리미터 | 애프터 서비스는 제공되었습니다: | 해외로 기계류를 서비스할 수 있는 엔지니어들 |
| 강조하다: | 35KV CCV 생산 라인,75 밀리미터 와이어 압출 라인,35KV 와이어 압출 라인 |
||
제품 설명

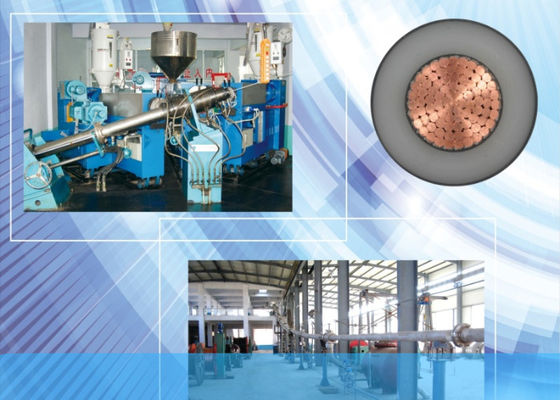

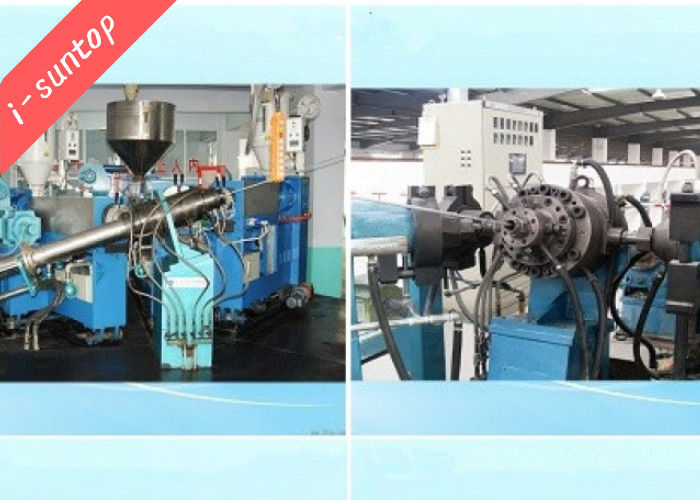

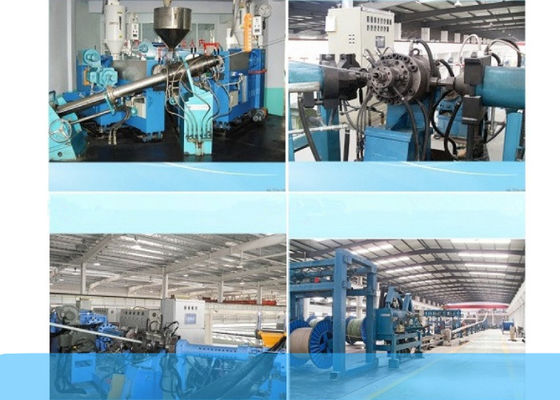

6-35 Kv XLPE 케이블 3 층 공동 압출 크크프 생산 라인
나는 전선과 케이블 equipments2022022를 -선탑...
1. 6-35 Kv XLPE 케이블 3 층 공동 압출 크크프 생산 라인을 위한 애플리케이션 :
라인은 압축된 Cu의 제작 6~35 kV XLPE 케이블을 위해 설계됩니다. 알라바마 꼬인 선.
배관은 세미의 쇠사슬 모양 사절이 타이핑하고 단락 회로 난방, 질소와 XL 파이프를 매체와 수 랭 식으로 채택한다는 것 입니다. 끝난 XLPE 케이블은 GB/T 12706-2002 기준에 들어맞습니다.
2.6-35 Kv XLPE 케이블 3 층 공동 압출 크크프 생산 라인을 위한 구성
전압 클래스 :6-35 kV
밀봉 길이 :115m
3중 층 공동 압출, 질소 경화, 물 냉각,
PLC control+ 터치 스크린 작동.
기계 몸은 다크 블루 RAL5010에서 페인트 칠해지 ; 커버와 회전부는 크리소이딘 RAL2004입니다, 상자가 회색 RAL7038입니다. (색견본 카드 표준은 RAL / K7입니다)
3. 6-35 Kv XLPE 케이블 3 층 공동 압출 크크프 생산 라인을 위한 기술적인 매개 변수 :
| 전압 클래스 | XLPE 6-35 KV |
| 도체 정 단면도 | Cu : 35-630 mm2 Al : 50-800 mm2 |
| 맥스. 중량의 케이블 | 10 Kg / Ｍ |
| 케이블의 외경 | ≤Φ75 밀리미터 |
| 벽 두께 | Φ65 압출기 0.5-2.0 밀리미터 인너 레이어를 위해 Φ150 압출기 2.5-10.5 밀리미터 절연층을 위해 Φ90 압출기 0.5-2.0 밀리미터 외층을 위해 |
| 류화 튜브의 길이 | ≥108m |
| 가열부 길이 | 6 m×6 부문인 36 Ｍ |
| 프리-쿨링 섹션 길이 | 6 m×2 부문인 12 Ｍ |
| 물 냉각 길이 | 60 Ｍ, 6 m×10sections |
| 주 플랫폼 (L×W)의 요구된 지역 | 한 라인을 위한 ≥18 m×12 Ｍ |
| 3가지 플랫폼의 높이 | ≥10 Ｍ |
| 워크샵 (전제)의 요구 길이 | ≥130 Ｍ |
| 질소 가스 | 압력 : 2.0-2.5 Mpa 순도 : 99.5% 소모 :0.4-1.8 m3/h N2 탱크의 크기 : 5 m3 |
| 냉각수 | 압력 :0. 0.6-0.8 MPa 소모 : 25 m3/h |
| 압축된 공기 | 압력 : 0.6-0.8MPa 소모 : 0.8 m3/h |
| 설비 용량 | 630kVA (전원접압 : 380V,50HZ) |
| 두 수전 전선 | 3*185mm2, 3*240mm2 |
| 장비 무게 | ~80t |
