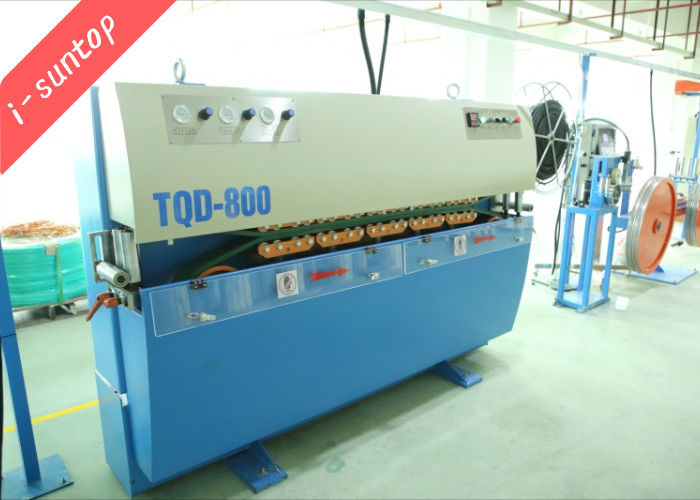

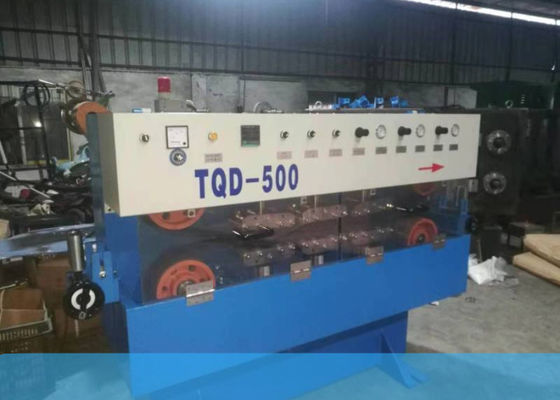

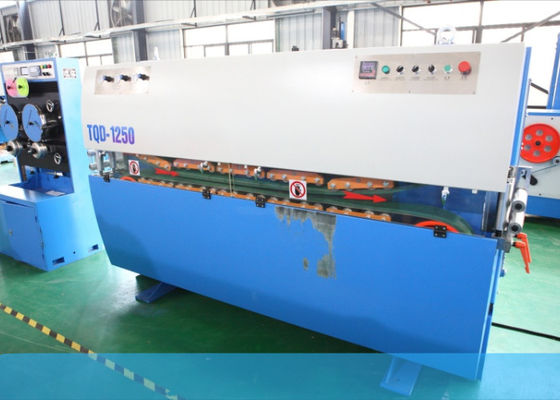

광섬유 옥외 케이블 피복 라인용 공압 견인 장치

공압 견인 장치는 광섬유 및 전력 케이블 생산 라인용으로 설계된 주요 보조 기계로, 특히 옥외 케이블 피복, 절연 압출, 아머링 및 케이블 성형 공정에 사용됩니다. 지속적인 생산 과정에서 일관된 케이블 품질을 보장하기 위해 안정적이고 정밀한 견인을 제공합니다.

이 견인 장치는 공압 클램핑이 있는 평벨트 견인 구조를 채택하여 케이블 표면 손상 없이 균일한 압력과 안정적인 파지력을 제공합니다. 잘 설계된 기계 구조와 유연한 구동 옵션을 통해 현대 케이블 제조 공장에 이상적인 솔루션입니다.

제품 구조 및 설계

견인 장치는 정밀 벤딩 및 용접을 통해 고품질 강판으로 제작된 견고한 프레임을 특징으로 합니다. 컴팩트하고 현대적인 디자인은 지속적인 작동 하에서 장기적인 안정성과 내구성을 보장합니다.

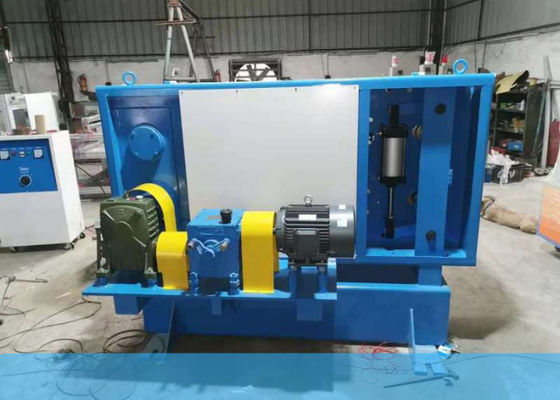

전송 시스템은 경화 헬리컬 기어가 있는 모터 구동 감속 기어박스로 구성되어 부드러운 동력 전달, 높은 부하 용량 및 낮은 유지 보수 요구 사항을 제공합니다. DC 모터 속도 조절 및 가변 주파수(VFD) 제어 모두 다양한 생산 요구 사항을 충족할 수 있습니다.

공압 실린더는 견인 벨트에 조절 가능한 클램핑력을 가하여 특히 압출 및 냉각 후 케이블 변형이나 마모를 최소화하면서 안전한 케이블 당김을 보장합니다.

주요 기능 및 장점

• 공압 클램핑 및 평벨트 견인
  다양한 케이블 직경에 대해 균일한 압력 분포와 안정적인 견인을 보장합니다.

• 광범위한 견인력 범위
  200kg에서 15,000kg까지 여러 모델로 제공되어 경량에서 중량 케이블 생산에 적합합니다.

• 정밀한 속도 및 장력 제어
  실시간 라인 속도 및 미터 수를 표시하는 전자 미터가 장착되어 있습니다.

• 자성 분말 장력 제어(선택 사항)
  즉각적인 장력 조절을 제공하여 냉각조에서 케이블 마모를 효과적으로 방지하고 압출 라인 전체에서 동기화를 보장합니다.

• 유연한 구조 설계
  소형 모델은 전체 기계 이동 또는 상부 프레임 이동을 지원하여 특수 생산 공정에 쉽게 적용할 수 있습니다.

• 높은 신뢰성 및 쉬운 유지 보수
  고강도 기계 부품은 긴 수명과 안정적인 작동을 보장합니다.

응용 분야

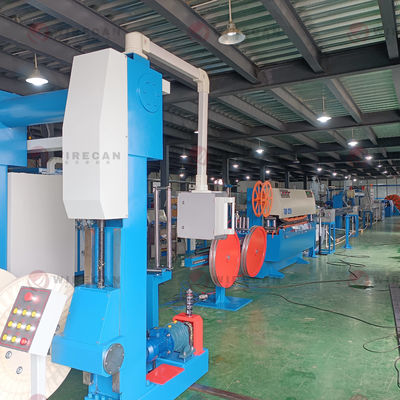

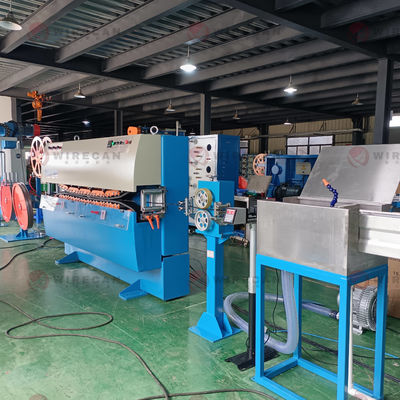

• 광섬유 옥외 케이블 피복 라인

• 전력 케이블 및 제어 케이블 압출 라인

• 아머링 및 구리 테이프 차폐 라인

• 케이블 절연 및 자켓 압출 생산

• 케이블 성형 및 권취 공정

주요 기술 매개변수

선택적 구성

• DC 모터 또는 VFD 모터 속도 제어

• 자성 분말 장력 제어 시스템

• 아머링 및 차폐 라인용 접지 샤프트 전송

• 맞춤형 견인 길이 및 벨트 폭

• 완전한 케이블 압출 라인과의 통합

이 견인 장치를 선택해야 하는 이유

이 공압 견인 장치는 강력한 기계적 성능, 정밀한 장력 제어 및 유연한 구성을 결합하여 안정적이고 고품질이며 효율적인 생산을 원하는 광섬유 및 전력 케이블 제조업체에게 이상적인 선택입니다.
