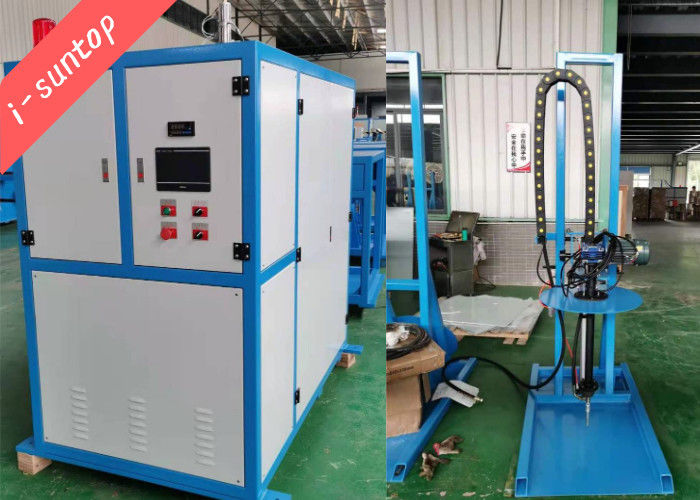

루즈 튜브를 위한 기포 제거제로 장치를 채우는 자동 젤리

나는 광섬유 케이블 기계 20220228.pdf를 -선탑

1. 자동 젤리를 위한 적용이 루즈 튜브를 위한 기포 제거제로 장치를 채웁니다 :

장비는 주로 루즈 튜브 젤리 충진을 위해 사용됩니다 .고압 행동을 통한 압출 버블이 섬유 붙여넣기에서 가스를 제거하는 목적을 달성하기 위해 단순 다단을 통하여 여러 번 분리될 수 있는 이 장비.

광섬유 로우의 손실을 광섬유 케이블의 제조와 응용에 보존하기 위해, 그것은 일반적으로 루즈 튜브와 끝난 광학 섬유 케이블에서 젤리를 충전하는데 사용됩니다.

2. 자동 젤리를 위한 상술이 루즈 튜브를 위한 기포 제거제로 장치를 채웁니다 :

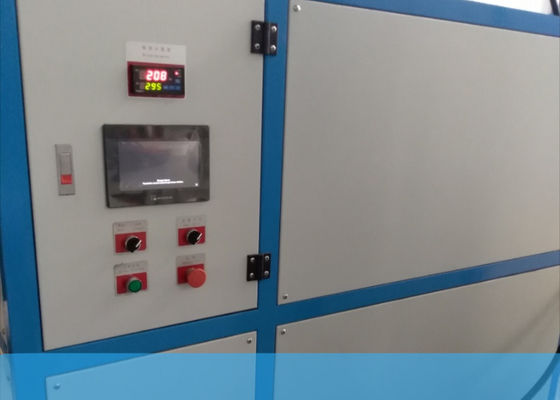

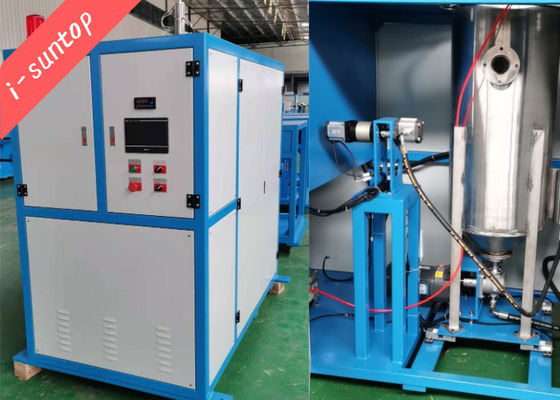

기어에 의한 장치는 장치, 진공 게이지 진공 게이지 디스플레이의 사용으로의 체감 가스제거 뒤에, 배럴 플라스틱을 밀봉하기 위해 노력하고, 일방적 드로틀 밸브 크기를 통하여 진공도를 조정할 수 있습니다.파나소닉 AC 서보 모터와 환원제 주도 기어 펌프를 통하여 그리스를 처리한 후, 정량 펌프, 독일에 대한 획일적이고 안정적 충진은 크림을 위한 정확한 바늘을 충전하기 위해 정량 펌프를 수입했습니다.수준 홀은 운영자로 기울어져야 하고 모든 접속 라인이 수요를 충족시키기 위해 고압력 배관을 갖추고 있어야 합니다.

2.1 리터 / 분 RT ~ 70 Ｃ (조정할 수 있는), 연고 유동 10, 적어도 70 Ｌ의 기름기가 많은 크림 예비, 전체적 칭량형에 있는 연고 가열 온도 ;

2.2 섬유 붙여넣기의 고점성도 때문에, 그것의 점착성은 250C에 15000mpas에 대한 것이고 따라서 모든 기어 펌프가 그와 같은 고점성도 이유에서 사용됩니다, 재료가 스테인레스 강, 4개 생산 라인의 실제 사용을 만나기 위한 흐름 속도입니다 ;

2.3 광섬유 오일 붙여넣기가 장비에 의해 가스를 제거했고 겸손한 측정할 수 있는 크기 기포 현상과 고체 부스러기를 보증할 수 있는 후 ;

2.4 단열재 가열 파이프 인터페이스 크기와 다른 기술적인 매개 변수를 제공하기 위해, 3 미터 단열재 연고튜브를 갖춥니다 ;

2.5 수준 홀은 운영자로 기울어져야 하고 모든 접속 라인이 수요를 충족시키기 위해 고압력 배관을 갖추고 있어야 합니다.

3. 루즈 튜브를 위한 기포 제거제와 자동 젤리 채움 장치를 위한 주요 매개 변수 :
