상세 정보 |
|||
| 항목: | 광섬유 케이블 충격 시험 장비 | 용법: | 광섬유 케이블 테스트 |
|---|---|---|---|
| 영향 높이: | 1000 밀리미터 | 영향 총수: | 임의로 설정되는 1~9999 시간 |
| Impact speed: | (10～20) times/min, set arbitrarily | 표준: | IEC60794-1-2 |
| 보증: | 1년이요 | 전원 공급기: | 220V |
| 강조하다: | 20 번 / 분 충격시험기,수직 충격시험기,수직 섬유 옵틱 케이블 시험 장비 |
||
제품 설명

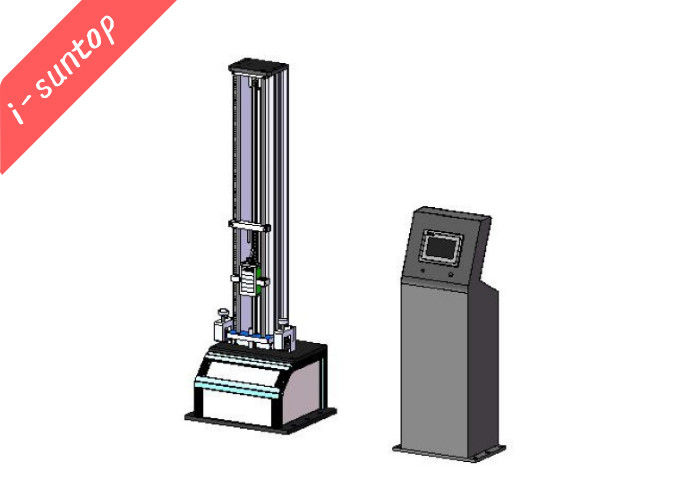

IEC-60794-1-2 표준 파이버 옵틱 케이블 충격 시험 장비
1.IEC-60794-1-2 표준 파이버 옵틱 케이블 충격 시험 장비의 용법 :
광 케이블 충격시험기는 광 케이블 내성 영향의 능력을 결정하도록 의도됩니다.
장치
장치는 25 밀리미터 둥근 가장자리와 망치가 평평한 전기 강판위에 고정된 케이블 샘플로 수직적으로 떨어질 수 있게 허락합니다. 장치는 한 개이거나 다수 반복 충돌이 케이블 샘플에 부여될 수 있게 허락할 수 있습니다.
영향의 에너지는 드롭 높이에 의하고 몸무게의 망치에 의해 결정됩니다.
샘플
샘플은 규정 검사를 수행하기에 충분한 대표하는 케이블 길이입니다.

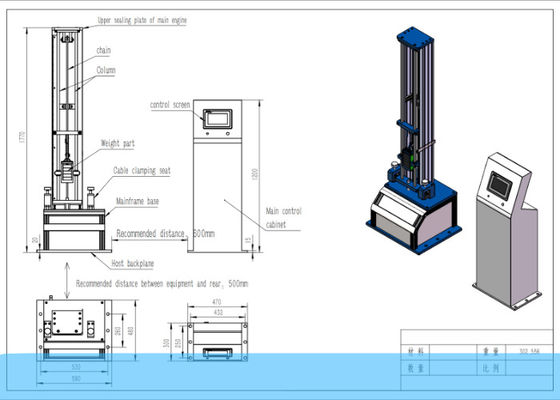

2. IEC-60794-1-2 표준 파이버 옵틱 케이블 충격 시험 장비의 시방서 :
| 항목 | 투기. |
|
제품 모델 |
GFK-1000 |
|
영향 높이 |
1000 밀리미터 |
|
임팩트 속도 |
(10~20) 시간 / 분이 임의로 졌습니다. |
|
영향 총수 |
임의로 설정되는 1~9999 시간 |
|
일반적 광케이블을 위한 브라켓과 중량의 임팩트 해머 삽입물 |
0.45 킬로그램 |
|
활형 광케이블을 위한 브라켓과 중량의 임팩트 해머 삽입물 |
0.1 킬로그램 |
|
광케이블 임팩트 페이스의 반지름 |
12.5 밀리미터 |
|
평형추 |
0.5kg×5, 0.05kg×1 |
|
장비 무게 |
약 150 킬로그램 |

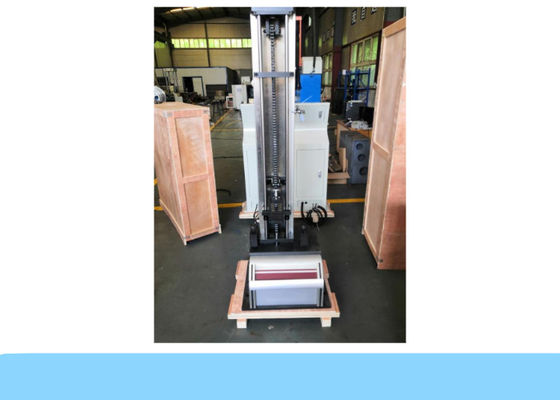

3.IEC-60794-1-2 표준 파이버 옵틱 케이블 충격 시험 장비를 위한 공장 설치 조건 :
- 호스트 전원공급기 : 단일 상, AC220V±10%, 50~60Hz, 0.8kW.
- 약 안정된 베이스와 levelness≤0.5/1000과 1 Ｍ 이상의 공간 위에 설치하세요.
- 대기 온도 : 25C±10C, 습도 : ≤80% 불응축.
- 어떤 진동 또는 부식성 매체 실내
- 공장으로부터 전달하는 동안, 전원 코드는 16A의 능력과 3상 전원 플러그에 연결되었습니다. 재설치가 필요한, 사용자이멸 것이 특징적이 활선과 """0""라인". 사고를 회피하기 위해, 사용자가 장비를 위한 접지 배선을 연결시킬 것이라는 것이 제안됩니다.
