상세 정보 |
|||
| 애플리케이션: | 극소량의 섬유 착색을 위해 | 실제 컬러링 속도: | Max.1200m/min |
|---|---|---|---|
| 아니오 섬유의: | 1 | 구축 뒤에 있는 초과 손실: | 1550nm<=0.02dB / 킬로미터 (단일의 몰드 광섬유) |
| 서비스 후: | 보증을 위한 1년 | 전원 공급기: | 11 kw,3-phase, 5wire 380V 50HZ |
| PLC: | 지멘스 | 제어 시스템: | PLC 제어 |
| 강조하다: | 11 kw 광섬유 케이블 기계,1200mpm 케이블 다시 감기 기계,11 kw 케이블 다시 감기 기계 |
||
제품 설명

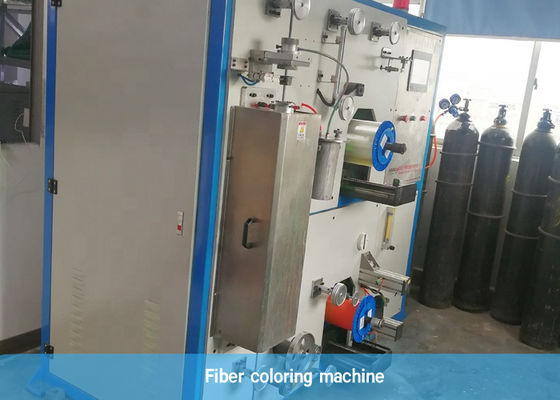

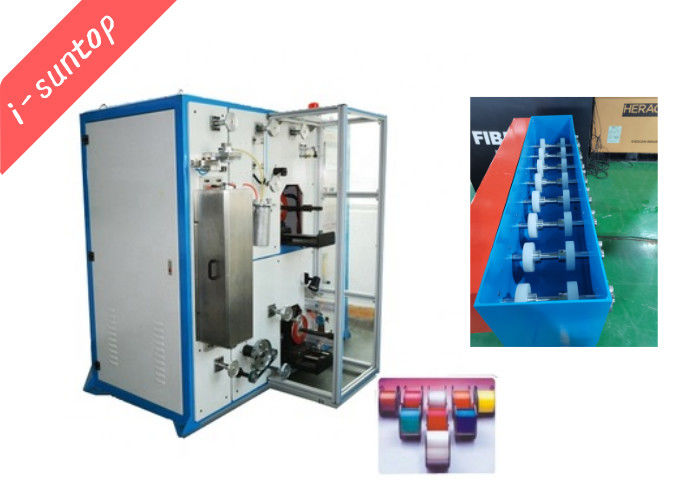

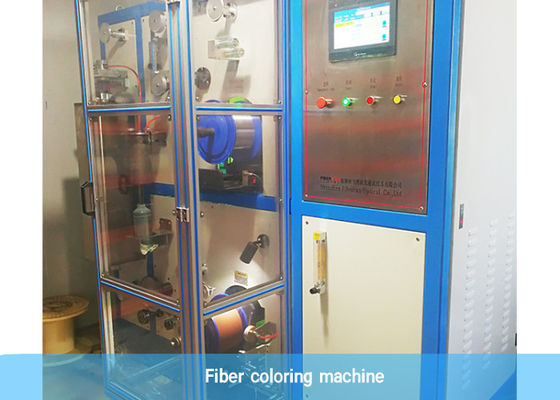

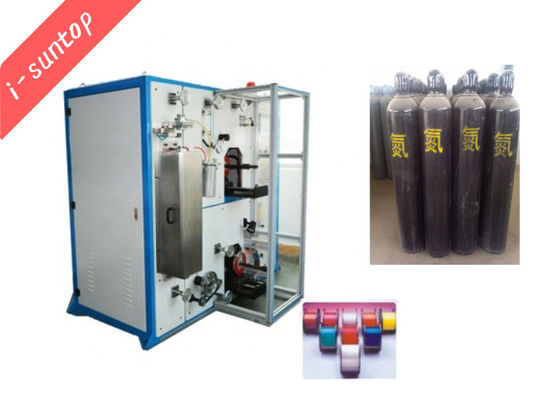

물들고 다시 감기 위한 GF-1200 광섬유 케이블 기계
나는 광섬유 케이블 기계 20220228.pdf를 -선탑
1.물들고 다시 감기 위한 GF-1200 광섬유 케이블 기계를 위한 기술 :
장비는 주로 광섬유의 표면을 착색시키는데 사용되고, 루즈 튜브 이내에 그것을 멀티파이버를 확인하도록 쉽게 합니다. 또한 섬유를 다시 감는데 사용됩니다.
2.착색과 되감기를 위한 GF-1200 광섬유 케이블 기계의 기술적인 매개 변수 :
|
광섬유 수 |
1 |
|
구조 속도 |
≤1200m/min |
|
컬러링 속도 |
≤1000m/min |
|
리와인드링 속도 |
≤1200m/min |
|
컬러링 층의 두께 |
3-5μm |
|
페이-오프 긴장 |
0.4N-1.2N±0.05N |
|
테이크-업 장력 |
0.4N-1.2N±0.05N |
|
트라베르싱 피치 |
0.1-1.0mm±0.01mm |
|
물드는 것 뒤에 여분 희석 |
≤0.02dB / Km (SM, 1500Nm) |
|
광학 섬유 릴장치 크기 (최대.) |
25 km/50km 릴 체중 10 킬로그램 |
|
질소 순도 |
≥99.99% |
|
압축된 공기 |
0.5mpa |
3.물들고 다시 감기 위한 GF-1200 광섬유 케이블 기계의 주요 부문 :
A. 움직일 수 있는 광섬유 페이-오프 유닛
B. 섬유 착색과 재료 공급 시스템
C. UV 경화로
D. 캡스턴과 카운터 유니트
Ｅ. 테이크-업과 트래버싱 단위
Ｆ. 전기 제어 시스템과 소프트웨어
Ｇ. 에어 팬
