상세 정보 |
|||
| 재료: | PVC / LSZH | 디자인 속도: | Max.190m/min |
|---|---|---|---|
| 아니오 섬유의: | 12 | 구축 뒤에 있는 초과 손실: | 0.02dB / 킬로미터 (단일의 몰드 광섬유) |
| 용법: | 12 핵심 FTTH 라운드 드롭 케이블의 제작 | 보증: | 12개월 |
| 전압: | 3 단계 5 와이어 380V 50HZ | 시스템: | PLC+IPC 제어 |
| 강조하다: | 190m/min 광섬유 케이블 기계,LSZH 광섬유 케이블 기계 |
||
제품 설명

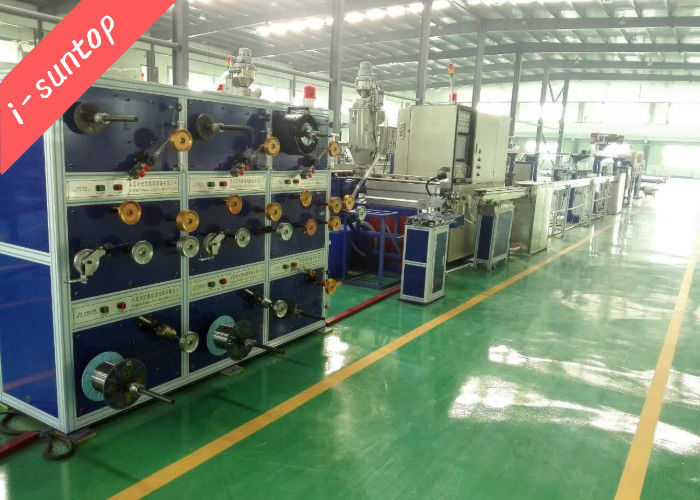

12개 핵심 FTTH 라운드 드롭 섬유 옵틱 케이블 기계의 생산 라인
나는 광섬유 케이블 기계 20220228.pdf를 -선탑
1. 12개 핵심 FTTH 라운드 드롭 섬유 옵틱 케이블 기계의 생산 라인을 위한 기술 :
그것은 2-12cores 작은 케이블을 생산하곤 했고 압출 소재가 LSZH 또는 PVC입니다.
2. 12개 핵심 FTTH 라운드 드롭 섬유 옵틱 케이블 기계의 생산 라인을 위한 기계 주요 전기 브랜드 :
모터 : 동구안 모터
변환기 : 이노밴스 변환기
온도 조절기 : 옴론 브랜드 PID 현명하 타입
맨 머신 인터페이스 : 10.2 인치 색
PLC와 제어 모듈 : 지멘스
스크루와 배럴 : 진후 회사에 의해 생산됩니다.
지탱하는 것 : 일본 NSK 또는 다른 똑같은 품질 브랜드
저전압 전기 부품 : 아도프트스 지멘스, 옴론, 쉐나이더 브랜드, 기타 등등.
3. 12개 핵심 FTTH 라운드 드롭 섬유 옵틱 케이블 기계의 생산 라인의 기술적인 매개 변수 :
|
엑스투르더형 |
50×25 압출기 |
|
압출 소재 |
LSZH, PVC |
|
구조 속도 |
Max.150m/min |
|
생산 속도 |
다른 케이블 직경까지 |
|
아니오 광섬유 페이 오프 릴의 |
12 또는 24 릴 |
|
광섬유 페이 오프 릴의 상술 |
25 킬로미터와 50개 킬로미터 표준 광섬유 릴 |
|
광섬유의 페이-오프 긴장 |
0.4N-1.5N |
|
아니오 보강 페이-오프 랙의 책임자 |
1개 머리 |
|
보강 페이 오프 릴의 상술 |
PN400 릴과 ø254×ø116×ø180×ø32 릴 |
|
보강 상술 |
ø0.4-ø1.0 |
|
보강의 페이-오프 긴장 |
5N-20N |
|
테이크-업 장력 |
5-15N |
|
테이크-업은 상술을 끌어당깁니다 |
PN400 릴과 PN630 릴 (중심 샤프트 구멍 직경 ø 56) |
|
구축 뒤에 있는 초과 손실 |
1550nm<> |
|
기계의 중심 높이 |
배경으로부터 1000 밀리미터 |
4.12개 핵심 FTTH 라운드 드롭 섬유 옵틱 케이블 기계의 생산 라인을 위한 회선망 구성 :
|
항목 |
수량. |
|

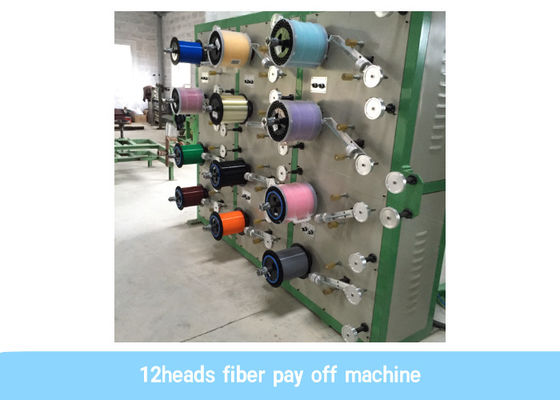

12 머리들 섬유 페이-오프 |
1개 세트 |
|
모바일 주형 지지 |
1개 세트 |
|
50 압출기 |
1개 세트 |
|
마른 +hopper |
1개 세트 |
|
IPC+PLC 프로그램 제어 시스템 |
1개 세트 |
|
물 구유와 온욕조를 이동하기 |
1개 세트 |
|

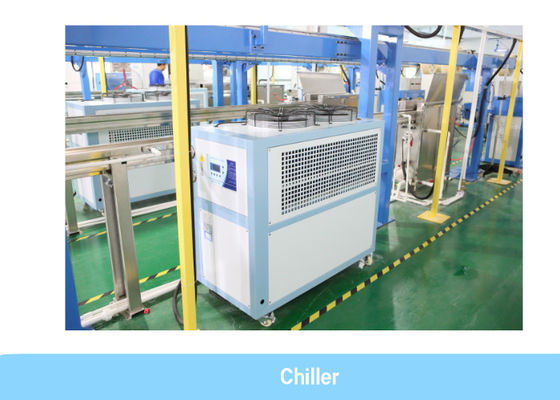

물 구유와 냉각수 탱크를 냉각시키는 고정형 |
1개 세트 |
|
레이저 지름 계측기 |
1개 세트 |
|
2 중 바퀴 캡스턴 |
1개 세트 |
|
케이블 축적자 |
1개 세트 |
|

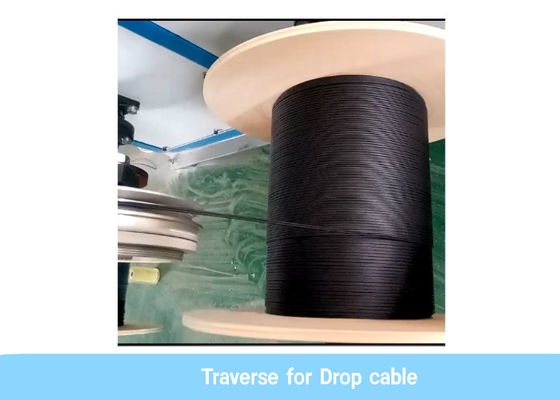

이중 샤프트 테이크-업 |
1개 세트 |
