상세 정보 |
|||
| 압출 소재: | PBT, PP | 디자인 속도: | Max.800m/min |
|---|---|---|---|
| 아니오 섬유의: | 12 | 초과 손실: | <> |
| 애플리케이션: | 마른 PBT 루즈 튜브의 제조 | 보증: | 18 달 |
| 힘: | 70KW, 5선인 AC380V ±10% 50HZ 3상 | 인버터: | 단포스 |
| 강조하다: | 70KW 광 케이블 기계,PBT 광 케이블 기계 |
||
제품 설명
마른 루즈 튜브 생산 라인을 위한 섬유 옵틱 케이블 기계
나는 광섬유 케이블 기계 20220228.pdf를 -선탑
1. 마른 루즈 튜브 생산 라인을 위한 광섬유 케이블 기계에 대한 기술 :
주로 젤리 없는 2-12 핵심 광섬유 루즈 튜브를 위한 적용.
2. 건식 루즈 튜브 생산 라인을 위한 광섬유 케이블 기계의 기술적인 매개 변수 :
| 모델 타입 | Φ50 |
| 적용 가능한 소재 | 수정된 PP&PBT |
| 페이-오프 실패 사이즈 | Φ236*160*108*25.4mm/φ265*160*225*25.4mm |
| 핵심 | 1-12 |
| 페이-오프 긴장 | 0.4N-1.5N±0.05N |
| 루즈 튜브 OD | Φ1.6-3.0mm |
| 계획된 속도 | Max.800m/min |
| 라인 속도를 처리하기 | Max.500m/min |
| 테이크-업 보빈 | PN630-800mm |
| 담보 손실 | ≤0.02dB/km |
| 라인 길이 | ≤36m*4.5m*3.5m |
| 힘 | 70KW, 5선인 AC380V ±10% 50HZ 3상 |
3. 건식 루즈 튜브 생산 라인 (고속도)을 위한 광섬유 케이블 기계의 회선망 구성 :
| 항목 | 수량. |

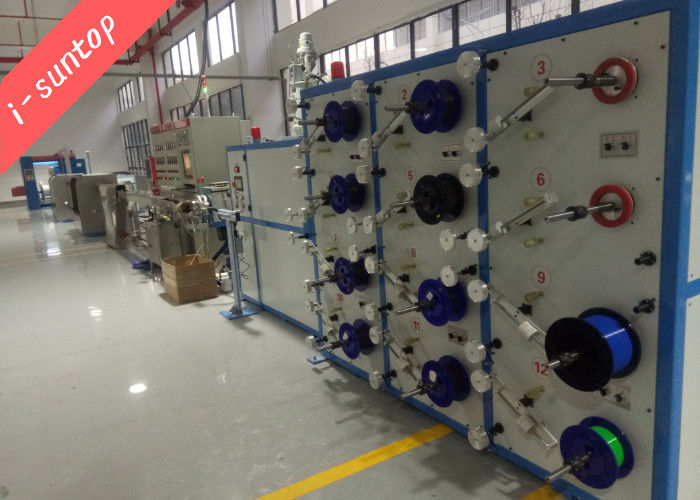

| 12개 머리들 섬유는 성과를 거둡니다 | 1개 세트 |
| 정전적 장치는 이동했습니다 | 1개 세트 |
| 젤리 채움 장치 | 1개 세트 |
| 50 압출기 | 1개 세트 |
| 드라이어 +hopper 50 킬로그램 | 1개 세트 |

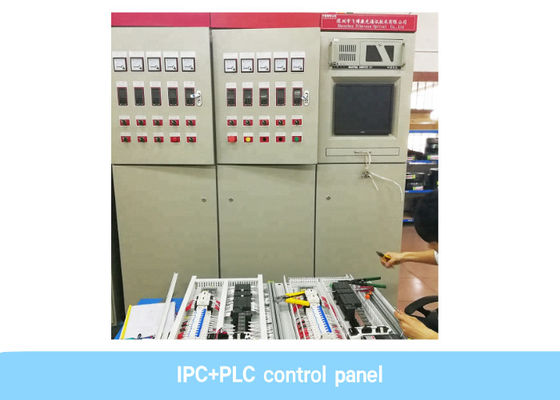

| IPC+PLC 프로그램 제어 시스템 | 1개 세트 |
| 4 Ｍ 모바일 온수 탱크 + 온수 탱크 | 2개 세트 |
| Ф630mm 단일 휠 capstan+Warm 살수 기구 | 1개 세트 |
| Ф630mm 단일 휠 capstan+cold 살수 기구 | 1개 세트 |
| 레이저 지름 계측기 | 1개 세트 |
| 긴장 댄서를 차지하세요 | 1개 세트 |
| 이중 샤프트 테이크-업 630-800mm | 1개 세트 |
4. 다른 관련 장비 :
A. 광케이블 생산 라인
B. 광학 선로 시험 장치
C. 광케이블 보조 장비
Ｅ. 전선과 유선 설비
Ｆ. 전선과 선로 시험 장치
Ｇ. 전선과 케이블 보조 장비
Ｈ. 구리 신선기
나. 스트랜딩 기계
Ｊ. 편조기
Ｌ. 무장한 단일 고리 튜빙머신
