상세 정보 |
|||
| 압출 소재: | PBT | 디자인 속도: | Max.800m/min |
|---|---|---|---|
| 아니오 섬유의: | 12 | 초과 손실: | <> |
| 애플리케이션: | PBT 루즈 튜브의 제조 | 보증: | 12개월 |
| 힘: | 380v + 5% 50Hz AC 3 단계 +N 라인 + 접지 라인 | 인버터: | 단포스 |
| 강조하다: | 루즈 튜브 광섬유 케이블 기계를 버퍼링하기,380V 광섬유 케이블 기계 |
||
제품 설명

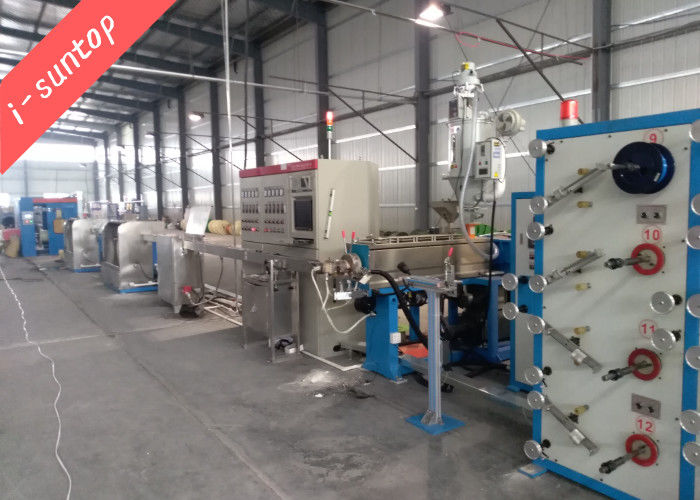

루즈 튜브 생산 라인을 버퍼링하기 위한 광섬유 케이블 기계
나는 광섬유 케이블 기계 20220228.pdf를 -선탑
1. 루즈 튜브 생산 라인을 버퍼링하기 위한 광섬유 케이블 기계를 위한 기술 :
이 생산 라인은 섬유 젤리로 덮인 2~12 핵심을 포함하는 루즈 튜브를 밀어내는데 사용됩니다. PBT는 적당한 압출 소재입니다. 돌출성형 루즈 튜브는 둥글고 매끄럽습니다.
2. 버퍼링 루즈 튜브 생산 라인을 위한 광섬유 케이블 기계의 기술적인 매개 변수 :
|
엑스투르더형 |
50×25 압출기 |
|
압출 소재 |
PBT |
|
구조 속도 |
Max.800m/min |
|
생산 속도 |
분 20~500m / (Ф1.8mmPBT 루즈 튜브) |
|
아니오 광섬유 페이-오프의 |
12 |
|
광섬유 페이 오프 릴의 상술 |
φ236*φ160*108mm, φ236*φ160*236mm. |
|
광섬유의 페이-오프 긴장 |
0.4N-1.5N |
|
테이크-업은 상술을 끌어당깁니다 |
PN630reel과 PN800은 비틀거립니다 |
|
구축 뒤에 있는 초과 손실 |
≤ 0.02 DB (데시벨) / 킬로미터 (sm fiber@ 1310nm, 1550nm) |
|
오버렝쓰 제어 |
오버렝쓰 제어 |
|
미터 에러 |
<1> |
4. 버퍼링 루즈 튜브 생산 라인 (저속도)을 위한 광섬유 케이블 기계를 위한 회선망 구성 :
|
항목 |
수량. |
|

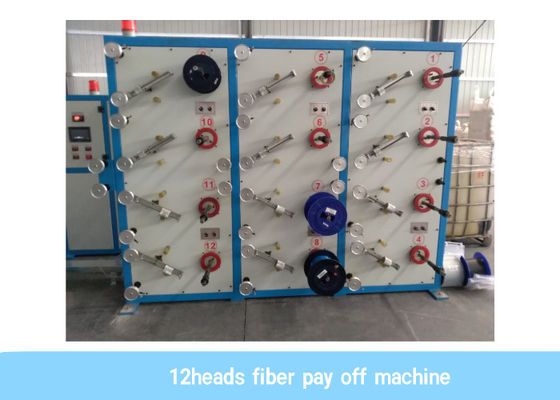

12개 머리들 섬유는 성과를 거둡니다 |
1개 세트 |
|
정전적 장치는 이동했습니다 |
1개 세트 |
|
젤리 채움 장치 |
1개 세트 |
|

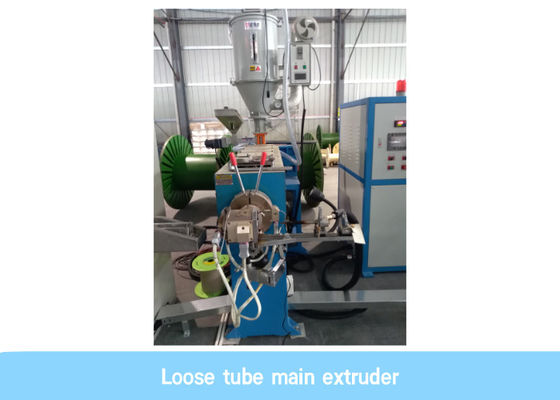

50 압출기 |
1개 세트 |
|
드라이어 +hopper 50 킬로그램 |
1개 세트 |
|
IPC+PLC 프로그램 제어 시스템 |
1개 세트 |
|
온수 탱크와 움직일 수 있는 물 구유 |
1개 세트 |
|
캡스턴 |
1개 세트 |
|
냉각 수조와 blower+Industrial 냉각장치와 흡착수 홈통 |
1개 세트 |
|
레이저 지름 계측기 |
1개 세트 |
|
보조 견인차 |
1개 세트 |
|
수직 축적자 |
1개 세트 |
|

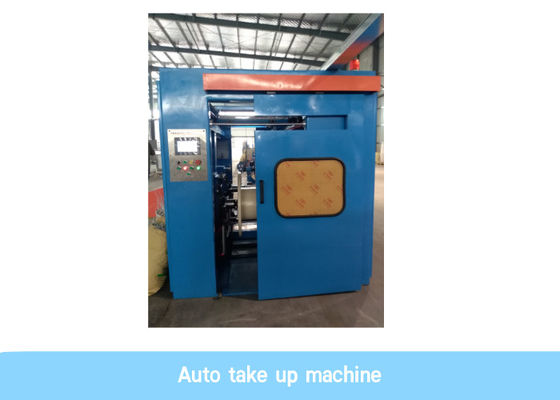

이중 샤프트 테이크-업 630-800mm |
1개 세트 |
5. 버퍼링 루즈 튜브 생산 라인 (고속도)을 위한 광섬유 케이블 기계를 위한 회선망 구성 :
|
항목 |
수량. |
|
12개 머리들 섬유는 성과를 거둡니다 |
1개 세트 |
|
정전적 장치는 이동했습니다 |
1개 세트 |
|
젤리 채움 장치 |
1개 세트 |
|
50 압출기 |
1개 세트 |
|
드라이어 +hopper 50 킬로그램 |
1개 세트 |
|
IPC+PLC 프로그램 제어 시스템 |
1개 세트 |
|
4 Ｍ 모바일 온수 탱크 + 온수 탱크 |
2개 세트 |
|
Ф630mm 단일 휠 capstan+Warm 살수 기구 |
1개 세트 |
|
Ф630mm 단일 휠 capstan+cold 살수 기구 |
1개 세트 |
|
레이저 지름 계측기 |
1개 세트 |
|
긴장 댄서를 차지하세요 |
1개 세트 |
|
이중 샤프트 테이크-업 630-800mm |
1개 세트 |
