상세 정보 |
|||
| 애플리케이션: | 단순한 / 이중 케이블을 위해 | 케이블 직경: | 2.0/3.0/5.0 밀리미터 |
|---|---|---|---|
| 구조 속도: | Max.190m/min | 아라미드 얀은 성과를 거둡니다: | 10개 머리들 |
| 아니오 단단한 완충 섬유 급료지불의: | 4 | 여분 희석: | 1550nm<=0.02dB / 킬로미터 (단일의 몰드 광섬유) |
| 서비스: | 12 달 보증 | 포웨러 공급: | 50 kw,3-phase 5 와이어 380V 50HZ |
| 강조하다: | 실내 광섬유 케이블 기계,190mpm 실내 광섬유 케이블 기계 |
||
제품 설명

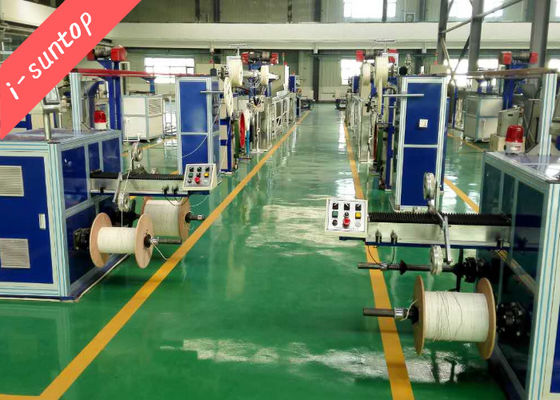

섬유 패치 코드 동안 전제 실내 광섬유 케이블 기계
나는 광섬유 케이블 기계 20220228.pdf를 -선탑
1. 섬유 패치 코드 동안 전제 실내 섬유 옵틱 케이블 기계를 위한 기술 :
이 기계는 단순한, 두 부분으로 된, 다른 실내 부드러운 케이블 생산을 밀어내서 사용될 수 있습니다, 재킷 소재가 PVC, LSZH일 수 있습니다. 압출기 형태는 만곡되었고 매끄러운 지름을 균일화시킵니다.
2. 섬유 패치 코드 동안 전제 실내 광섬유 케이블 기계의 기술적인 매개 변수 :
|
생산 라인 구조물 속도 |
190m/min |
|
생산 라인 프로세스 속도 |
80 ~ 150m / 분 (단체 / 이중 케이블, PVC 재료) |
|
타이트 버퍼 섬유는 성과를 거둡니다 |
4개 릴 |
|
섬유 페이 오프 릴 상술 |
PN400mm, PN235mm |
|
섬유 페이-오프 긴장 |
0.4~1.5N |
|
타이트 버퍼 파이버 직경 |
φ0.6mm orφ0.9mm |
|
아라미드 얀 페이-오프 긴장 |
0.5~3N
|
|
상술을 감싸는 아라미드 얀 면 |
φ214×φ94×220mm |
|
아라미드 얀의 헤드 수 |
10 |
|
엑스투르더형 |
50/60×25
|
|
테이크-업 장력 |
2~20N
|
|
테이크업 릴 상술 |
PN400-PN630
|
|
부차적 손실 |
(단지 단일 모드 빛 섬유를 위한) ≤0.02dB / 킬로미터 |
|
전원 공급기 |
50 kw 380v ± 5% 50Hz AC 3 단계 + N 선 + 접지 배선 |
3.섬유 패치 코드 동안 전제 실내 광섬유 케이블 기계의 주요 품목 :
|
항목 |
수량. |
|

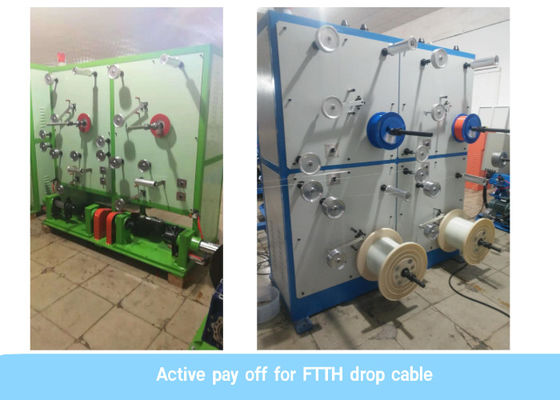

4 머리들 단단한 완충 섬유 페이-오프 |
1개 세트 |
|

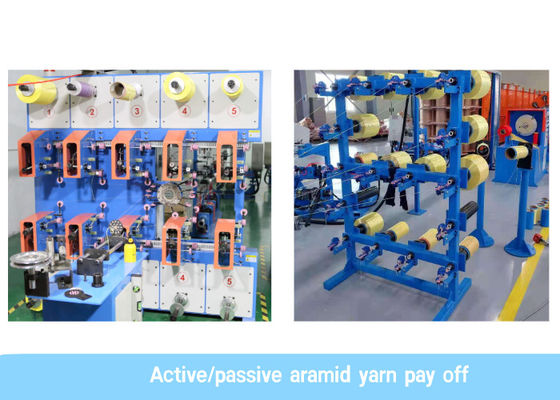

수동적 /active 아라미드 얀은 성과를 거둡니다 |
|
|
모바일 주형 지지 |
1개 세트 |
|

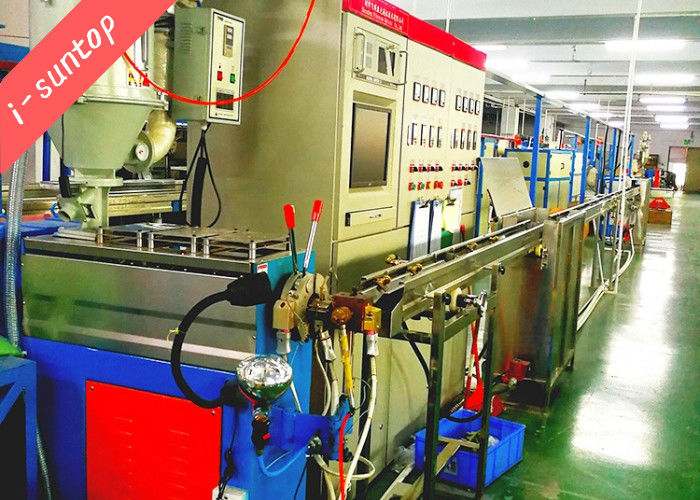

단체 / 이중 케이블을 위한 50 압출기 |
1개 세트 |
|
50 킬로그램 마른 +hopper |
1개 세트 |
|
IPC+PLC 프로그램 제어 시스템 |
1개 세트 |
|
2.5m 물 구유와 온욕조를 이동합니다 |
1개 세트 |
|
물 구유와 냉각수 tank+chiller를 냉각시키는 8m 고정형 |
1개 세트 |
|
레이저 지름 계측기 |
1개 세트 |
|
2 중 바퀴 캡스턴 |
1개 세트 |
|
수평선상 축적자 |
1개 세트 |
|
400-630mm 이중 샤프트 테이크-업 |
1개 세트 |
